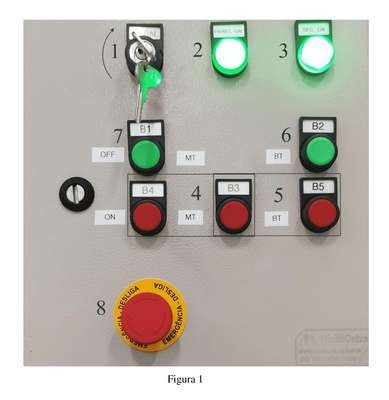

Patente de Invenção SISTEMA E MÉTODO PARA DETERMINAR ENERGIA INCIDENTE EM ENSAIO DE CURTO-CIRCUITO COM ARCO ELÉTRICO — IPC G01J 5/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA E MÉTODO PARA DETERMINAR ENERGIA INCIDENTE EM ENSAIO DE CURTO-CIRCUITO COM ARCO ELÉTRICO. A presente invenção refere-se a um sistema para determinar energia incidente em ensaio de curto-circuito com arco elétrico compreendendo um circuito de alimentação de energia elétrica, uma pluralidade de eletrodos acoplados ao circuito de alimentação, a pluralidade de eletrodos configurada em curto-circuito, uma pluralidade de calorímetros dispostos em proximidade à pluralidade de eletrodos e meios para medir corrente de curto-circuito. O sistema compreendendo adicionalmente meios ópticos termográficos configurados para coletar uma pluralidade de imagens térmicas da pluralidade de calorímetros; e em que os calorímetros possuem orifícios posteriores com tamanho compatível com a resolução dos meios ópticos termográficos. A presente invenção diz respeito ainda a um método para determinar energia incidente em ensaio de curto-circuito com arco elétrico utilizando o sistema conforme a presente invenção.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
24/12/2024
RPI 2816
Pedido de patente depositado
#2.1
18/07/2023
RPI 2741
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230051992' em 16/06/2023 18:02 (WB)
