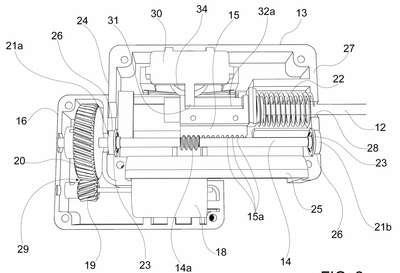

Patente de Invenção ATUADOR ELETROMECÂNICO PARA A CAIXA DE CÂMBIO DE UM VEÍCULO MOTORIZADO de SILATECH S.P.A. — IPC B60K 17/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ATUADOR ELETROMECÂNICO PARA A CAIXA DE CÂMBIO DE UM VEÍCULO MOTORIZADO.Um atuador linear eletromecânico (10) que compreende um eixo roscado (14), um elemento de cremalheira (15) adjacente ao eixo roscado (14) móvel paralelo e perpendicular ao mesmo, com uma superfície longitudinal retilínea (32a) voltada para longe do eixo roscado (14), e uma mola de emergência (22) exercendo uma força de polarização no elemento de cremalheira (15). Um ressalto eletromagneticamente móvel (31) é operado por um eletroímã (34) contra uma força de liberação elástica. Em condições normais de operação, o eletroímã (34) é energizado mantendo o ressalto eletromagneticamente móvel (31) contra a superfície longitudinal retilínea (32a) e o elemento cremalheira (15) e eixo roscado (14) engatados. Em uma condição de emergência, o eletroímã (34) não é energizado, portanto, a força de liberação elástica move o ressalto eletromagneticamente móvel (31) para longe da superfície longitudinal retilínea (32a) e a mola de emergência (22) desengata o elemento de cremalheira (15) do eixo roscado (14) e desloca-o para a posição de estacionamento (P).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
19/12/2023
RPI 2763
Pedido de patente depositado
#2.1
25/07/2023
RPI 2742
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230048872' em 07/06/2023 15:28 (WB)
