DISPOSITIVO DE CONTROLE DE FLUXO DE FLUIDO HIDRÁULICO, CONJUNTO DE DISPOSITIVOS DE CONTROLE DE FLUXO HIDRÁULICO E MÉTODO DE OPERAÇÃO DE DISPOSITIVO DE CONTROLE DE FLUXO HIDRÁULICO

Classificação IPC

Resumo técnico

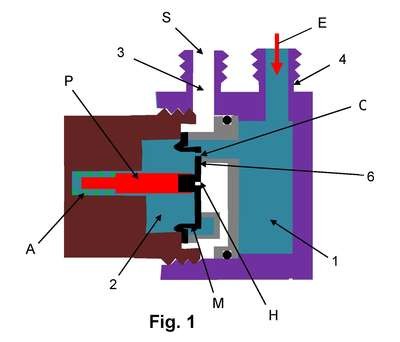

DISPOSITIVO DE CONTROLE DE FLUXO DE FLUIDO HIDRÁULICO, CONJUNTO DE DISPOSITIVOS DE CONTROLE DE FLUXO HIDRÁULICO E MÉTODO DE OPERAÇÃO DE DISPOSITIVO DE CONTROLE DE FLUXO HIDRÁULICO. A presente invenção pertence ao campo do controle de fluxo de fluidos hidráulicos, em especial válvulas em geral, e refere-se a um dispositivo de controle de fluxo de fluido hidráulico que compreende: uma câmara de entrada (1) do fluido hidráulico; uma câmara de saída (3) do fluido hidráulico; uma câmara de fechamento (2) comunicante com a câmara de entrada (1) por meio de uma abertura de comunicação (C); e uma membrada flexível (M) separando a câmara de fechamento (2) das câmaras de entrada (1) e de fechamento (2); em que a membrana flexível (M) compreende uma abertura de despressurização (H) sendo a abertura de despressurização (H) vedável por um pistão (P) que é móvel entre uma posição de abertura e uma posição de fechamento, de modo que: na posição de fechamento, o pistão (P) é apoiado de modo vedante sobre a abertura de despressurização (H); e, na posição de abertura, o pistão (P) é afastado da abertura de despressurização (H), de modo que a câmara de fechamento (2) e a câmara de saída (3) se tornam comunicantes entre si. A presente invenção também se refere a um método de controle deste dispositivo e a um conjunto de montagem de uma pluralidade destes dispositivos, utilizando uma única fonte de entrada de fluido.
