Patente de Invenção COMPRESSOR DE PISTÃO de BORSIG ZM COMPRESSION GMBH — IPC F04B 53/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

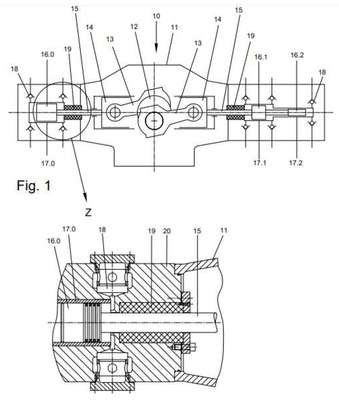

COMPRESSOR DE PISTÃO. Um compressor de pistão inclui um cárter (11), um virabrequim (12), hastes de conexão (13), uma cruzeta (14) com uma haste de pistão disposta (15) e um pistão (16), guiados com funcionamento a seco em um cilindro (17). São fornecidas válvulas (18). Um dispositivo de vedação de haste de pistão (19), em torno da haste de pistão entre o cilindro (17) e o cárter, inclui um dispositivo de gaxeta (22), disposto em um alojamento de gaxeta (21), inserido em um alojamento de compressor de pistão (20). O dispositivo de gaxeta inclui uma camisa de gaxeta (24) empurrada para dentro de uma gaxeta (23) limitando, com a haste de pistão, uma abertura de vedação (25), que é aberta sobre uma seção longitudinal comum, tem uma largura na faixa de µm e permite um fluxo de vazamento (26) do meio comprimido através dela. A gaxeta e a camisa de gaxeta são formadas de materiais diferentes com um coeficiente de expansão térmica resultante essencialmente igual ao material da haste de pistão.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
24/10/2023
RPI 2755
Pedido de patente depositado
#2.1
30/05/2023
RPI 2734
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230030669' em 12/04/2023 15:40 (WB)
