ARRANJO PARA CONJUNTO BOMBEADOR DE BOMBAS VIBRATÓRIAS, COM SISTEMA DE EMBUTIMENTO DA EXTREMIDADE DO EIXO MOTRIZ

Classificação IPC

Resumo técnico

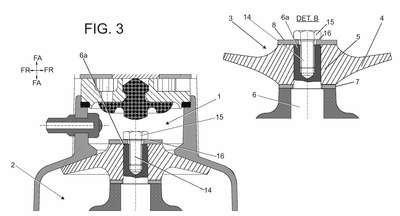

ARRANJO PARA CONJUNTO BOMBEADOR DE BOMBAS VIBRATÓRIAS, COM SISTEMA DE EMBUTIMENTO DA EXTREMIDADE DO EIXO MOTRIZ. Para embutir e proteger de oxidação a extremidade do eixo motriz (6) no qual é fixada a ventosa (4) de realização da transferência de energia de pressão para o fluido na câmara de admissão de fluido (1) da bomba vibratória. Para tanto, em uma versão construtiva para o conjunto bombeador (3), uma porca espaçadora (9) é formada por um topo plano (10) delimitado por aba de encosto (11) da qual estende-se inferiormente seu corpo tubular oco (12), de borda aberta (13). A porca espaçadora (9) acoplada com a ventosa (4) é introduzida a partir da extremidade (6a) do eixo motriz (6). Com a introdução, a porca espaçadora (9) recobre a extremidade (6a) do eixo motriz (6). Em outra versão construtiva, o conjunto bombeador (3) possui um parafuso de fixação (14) cuja cabeça (15) possui face inferior plana de assentamento (16). Nesse caso a ventosa (4), pelo seu núcleo vazado (5) é inserida no eixo motriz (6) seguido da sobreposição da arruela superior (8) e a fixação pelo parafuso (14). Com o rosqueamento do parafuso (14), a face inferior plana de assentamento (16) de sua cabeça (15) se apoia na arruela superior (8), recobrindo o núcleo (5) vazado da ventosa (4) e pressionando-a, forçando-a contra a arruela base (7), igualmente à versão anterior, também embutindo a extremidade (6a) do eixo motriz (6). Em ambas as versões, os conjuntos são produzidos para resistência à oxidação.
