VÁLVULA BORBOLETA PARA CONTENÇÃO DE GASES DE BOMBAS DIFUSORAS CONTROLADA POR MOTOR DE PASSO

Classificação IPC

Resumo técnico

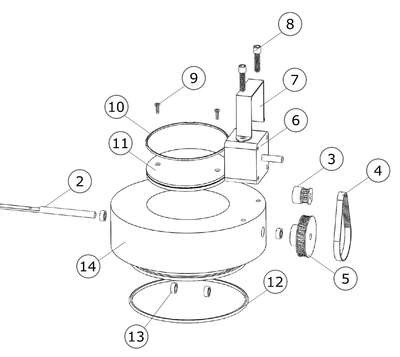

VÁLVULA BORBOLETA PARA CONTENÇÃO DE GASES DE BOMBAS DIFUSORAS CONTROLADA POR MOTOR DE PASSO.A Patente de Invenção para VÁLVULA BORBOLETA PARA CONTENÇÃO DE GASES DE BOMBAS DIFUSORAS CONTROLADA POR MOTOR DE PASSO (1), pertencente ao campo das válvulas de movimento rotacional de máquina e equipamentos industriais. O presente invento traz como principal vantagem um método de implantação de uma válulva borboleta sobre pressão, acoplado diretamente ao orifício que liga a câmara de vácuo ao sistema de bomba difusora e sua vedação é feita através de anel de borracha. Outrossim, utiliza como atuador um motor de passo ligado ao eixo através de polias e correia dentada. Essa configuração traz como benefício o fácil manuseio, instalação e manutenção, além de viabilidade econômica, tornando sua fabricação barata. A invenção constitui-se de um corpo principal (14) fabricado, preferencialmente, por processo de usinagem, uma comporta(11) em formato de disco construída, preferencialmente, por processo de usinagem e utiliza como vedação anel de borracha, um eixo (2) também construido por processo de usinagem, um motor de passo (6) de configuração aplicavél a dimensões de confecção do corpo principal, uma haste de fixação (7) para o motor de passo, dois parafusos de fixação da haste (8), dois parafusos de fixação da comporta (9), quatro rolamentos que formam o mancal (13), uma polia (3) de transmissão, uma polia (5) transmitida, uma correia dentada (4), dois anéis de vedação do tipo O-ring (10,12), uma para a comporta e outro para o corpo principal.
