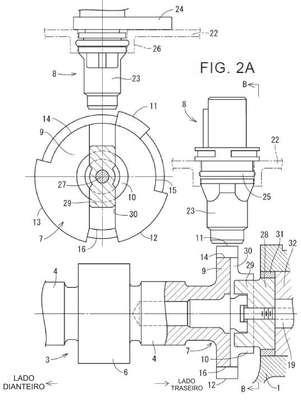

EIXO DE CAME. A presente invenção refere-se a um rotor de sinal (9) para detecção de ângulo de came e uma porção do chefe (10) para acionamento de acessório, que são formados em uma porção pendente de recompensa (7) fornecida em uma porção do pino de rotação (4) em uma extremidade traseira de um eixo de came (3). Uma protuberância envolvente (29) fornecida em um eixo de rotação (19) de um acessório é engatada com uma ranhura envolvente (30) formada na porção do chefe (10). A ranhura envolvente (30) penetra em uma porção espessada do rotor de sinal (9). Uma vez que a ranhura envolvente (30) sobrepõe com o rotor de sinal (9), o comprimento total de um motor é diminuído, de maneira que o motor pode ser compactado. Uma vez que nenhuma usinagem é requerida para porções dentadas (11 a 13) do rotor de sinal (9), a precisão de detecção de um ângulo de came não é influenciada.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Parecer de pré-exame
#6.23
10/09/2024
RPI 2801
Publicação do pedido de patente
#3.1
10/10/2023
RPI 2753
Pedido de patente depositado
#2.1
14/03/2023
RPI 2723
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230012645' em 14/02/2023 09:33 (WB)
