Patente de Invenção REDUTOR DE VELOCIDADE COM DIVISOR DE TORQUE de STAR REDUTORES E EQUIPAMENTOS INDUSTRIAIS LTDA — IPC B60K 17/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.

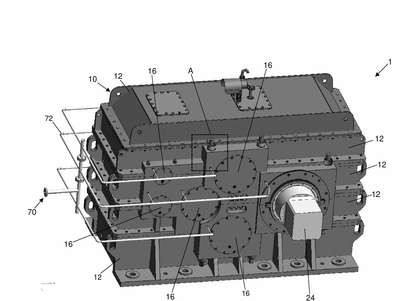

REDUTOR DE VELOCIDADE COM DIVISOR DE TORQUE. A presente invenção refere-se a um novo redutor de velocidade com divisor de torque projetado para aprimorar as condições de trabalho e, ainda, facilitar a montagem, manutenção e eventuais ajustes do referido redutor de velocidade. Mais particularmente, o redutor de velocidade com divisor de torque compreende uma carcaça (10) que pode ser partida em seções (12) unidas em faces de união através de meios de fixação e que possuem elementos estruturais (14) para a formação de mancais (16) de sustentação dos eixos de um conjunto rotativo (18), o qual é composto por um primeiro estágio de acionamento (20), um conjunto divisor de torque (22) e um eixo de saída de potência (24). O primeiro estágio de acionamento (20) é formado por um eixo de entrada de potência (32) com pinhões helicoidais (34) com um ângulo convergente entre os dentes dos referidos pinhões, esses pinhões (34) são configurados para serem engrenados em coroas (36) correspondentes de um eixo de transmissão (38) que, por sua vez, transmite a potência para um eixo de divisão de potência (40) do conjunto divisor de torque (22) através da interação entre pinhões (68) e coroas (44) de eixos divisores (42a, 42b). O conjunto divisor de torque (22) é formado pelo dito eixo de divisão de potência (40) e é configurado para acionar os ditos eixos divisores (42a, 42b) que são simétricos, e são formados por ao menos uma coroa (44) e ao menos um pinhão (46), onde a dita coroa (44) é montada junto ao respectivo eixo divisor 42a, 42b através da acomodação de um anel de fixação 50 dentro de uma cavidade (48). O dito eixo de saída de potência (24) compreende, ainda, uma coroa (74) configurada para engrenar simultaneamente os pinhões (46) dos ditos eixos divisores (42a, 42b).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
23/07/2024
RPI 2794
Pedido de patente depositado
#2.1
21/03/2023
RPI 2724
Publicação anulada
#2.6
Anulada a publicação código 2.5 na RPI nº 2718 de 07/02/2023 por ter sido indevida.
14/03/2023
RPI 2723
Exigência - art. 21 da LPI
#2.5
Teor da exigência disponível no parecer (pdf) - acesse: Buscaweb no Portal do INPI. Prazo para cumprimento - 30 (Trinta) dias corridos contados do 1º dia útil após essa publicação (não confunda o prazo de 30 dias, com 1 mês ou com 31 dias). Protocole a petição de cumprimento - Guia de Recolhimento da União (GRU) de código 206 (Cumprimento de exigência formal preliminar) + documentos corrigidos, de acordo com o parecer. O pedido com exigência não cumprida ou cumprida fora do prazo não será aceito e terá sua numeração anulada.
07/02/2023
RPI 2718
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230002743' em 10/01/2023 15:28 (WB)
