CIRCUITO ELETRÔNICO ANALÓGICO PARA SENSORIAMENTO E CONDICIONAMENTO DE TENSÃO E CORRENTE ELÉTRICA EM BAIXA TENSÃO

Classificação IPC

Resumo técnico

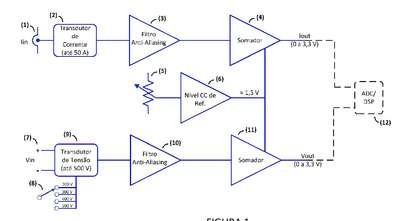

CIRCUITO ELETRÔNICO ANALÓGICO PARA SENSORIAMENTO E CONDICIONAMENTO DE TENSÃO E CORRENTE ELÉTRICA EM BAIXA TENSÃO. Refere-se a um circuito eletrônico analógico composto por transdutores, circuitos integrados e elementos passivos dispostos de modo a efetuar o sensoriamento e o condicionamento de um sinal de corrente elétrica (13) e um sinal de tensão elétrica (15) de forma exata e prática, facilitando ao usuário fazer a digitalização destes sinais na sequência. Como suas vantagens destacam-se: praticidade no processo de sensoriamento e condicionamento de sinais devido ao seu formato plug-and-play bem como pelos ajustes rápidos e intuitivos a serem realizados rapidamente pelo usuário por meio de potenciômetros (14) e chaves seletoras; excelente exatidão, obtendo-se desvio máximo de ± 0,9% da variável elétrica sensoriada; estágio integrado contendo filtro ativo passa baixas a fim de lidar-se com o efeito de aliasing e mitigar o conteúdo harmônico advindo de interferências eletromagnéticas; baixo consumo energético; sem interferência no sistema aferido. As aplicações da invenção referem-se a áreas genéricas que vão desde telecomunicações até energias renováveis, por exemplo, sensoriando e condicionando sinais de tensão e corrente elétrica simultaneamente ou individualmente com limite de 500 V e 50 A em corrente contínua ou alternada.
