BOMBA DE COMBUSTÍVEL PARA UM SISTEMA DE INJEÇÃO DIRETA

PublicadaPatente de Invenção

Dados do pedido

Patente de Invenção BOMBA DE COMBUSTÍVEL PARA UM SISTEMA DE INJEÇÃO DIRETA de MARELLI EUROPE S.P.A. — IPC F02M 59/02

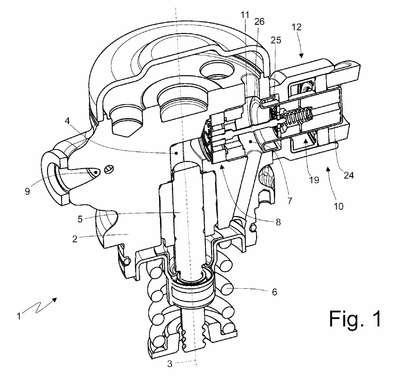

Patente de Invenção BOMBA DE COMBUSTÍVEL PARA UM SISTEMA DE INJEÇÃO DIRETA de MARELLI EUROPE S.P.A. — IPC F02M 59/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

Número

102022026215

Tipo

Patente de Invenção

Depósito

21/12/2022

Publicação

25/07/2023

Andamento no INPI

  1. Depósito21/12/22
  2. Publicação25/07/23
  3. Exame
  4. Deferimento
  5. Concessão
  6. Em vigor

Pedido publicado na RPI em 25/07/2023 e já visível a qualquer interessado. Segue para o exame técnico do INPI.

Deixe seu contato e avisamos você

Acompanhamos as publicações do INPI e avisamos assim que houver movimentação neste processo.

Usamos seus dados apenas para este aviso.

Última movimentação publicada pelo INPI: 25/07/2023. Atualizamos a cada nova RPI, publicada semanalmente.

Depositantes e inventores

Depositantes

MARELLI EUROPE S.P.A.

IT

Ver toda a carteira desta empresa

Inventores

A. S. (pessoa física)

IT

S. P. (pessoa física)

IT

Dados técnicos

Prioridades unionistas

IT

102021000031952 · 21/12/2021

Resumo técnico

BOMBA DE COMBUSTÍVEL PARA SISTEMA DE INJEÇÃO DIRETA. É descrita uma bomba de combustível (1) para um sistema de injeção direta, tendo um corpo principal (2); uma câmara de bombeamento (4); um pistão (5) montado de maneira deslizante no interior da câmara de bombeamento (4); um duto de admissão (7) que termina na câmara de bombeamento (4); uma válvula de admissão (8) disposta ao longo do duto de admissão (7); e um dispositivo de ajuste de taxa de fluxo (10) provido com uma haste de controle (11) acoplada à válvula de admissão (8), e com um atuador eletromagnético (12) configurado para mover axialmente a haste de controle (11). O dispositivo de ajuste de taxa de fluxo (10) possui um elemento de contenção (19), que aloja o atuador eletromagnético (12), possui uma extremidade aberta (21) voltada para a válvula de admissão (8), e termina com um aro em formato de U (27) possuindo um anel externo disposto em torno do elemento de contenção (19) a uma determinada distância de uma parede cilíndrica (24) do elemento de contenção (19). Uma solda anelar (22) é formada entre o corpo principal (2) e o anel externo do aro em formato de U (24).

Histórico de despachos

Publicações na Revista da Propriedade Industrial (RPI).

Publicação do pedido de patente

#3.1

25/07/2023

RPI 2742

Pedido de patente depositado

#2.1

24/01/2023

RPI 2716

Requerimento de pedido de patente

#2.10

Número de Protocolo '870220120568' em 21/12/2022 15:09 (WB)

03/01/2023

RPI 2713
