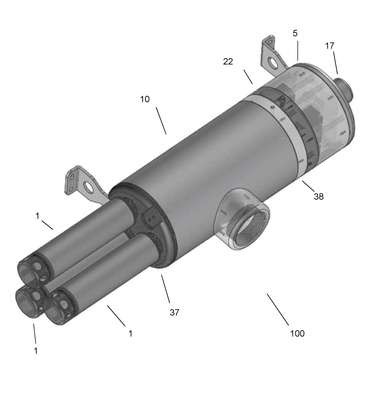

Patente de Invenção GERADOR DE VÁCUO MULTI-EJETOR, MEIO DE FIXAÇÃO DE GERADOR DE VÁCUO MULTI-EJETOR E BOMBA GERADORA DE VÁCUO — IPC F04F 5/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.
GERADOR DE VÁCUO MULTI-EJETOR, MEIO DE FIXAÇÃO DE GERADOR DE VÁCUO MULTI-EJETOR E BOMBA GERADORA DE VÁCUO. A presente invenção revela um gerador de vácuo multi-ejetor para bomba geradora de vácuo que compreende três estágios e quatro bicos, sendo que cada estágio compreende uma câmara de vácuo e diafragmas configurados para atuarem como válvulas unidirecionais; sendo que, a extremidade distal do primeiro bico é conectada a câmara de vácuo do primeiro estágio em sua porção proximal; a extremidade proximal do segundo bico é conectada a câmara de vácuo do primeiro estágio em sua porção distal; a extremidade distal do segundo bico é conectada a câmara de vácuo do segundo estágio em sua porção proximal; a extremidade proximal do terceiro bico é conectada a câmara de vácuo do segundo estágio em sua porção distal; a extremidade distal do terceiro bico é conectada a câmara de vácuo do terceiro estágio em sua porção proximal; e a extremidade proximal do quarto bico é conectada a câmara de vácuo do terceiro estágio em sua porção distal. A presente invenção também revela uma bomba geradora de vácuo que compreende gerador de vácuo multi-ejetor conforme definido pelo presente pedido de patente e compreende meio de fixação de gerador de vácuo multi-ejetor conforme definido pelo presente pedido de patente.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
02/07/2024
RPI 2791
Pedido de patente depositado
#2.1
07/02/2023
RPI 2718
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220120170' em 20/12/2022 16:36 (WB)
