DISPOSITIVO COMPACTO PARA AUTOMAÇÃO DE INJEÇÃO DE ADITIVO POLIMÉRICO REDUTOR DE ARRASTE

Classificação IPC

Resumo técnico

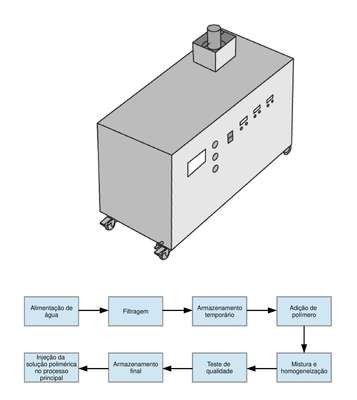

DISPOSITIVO COMPACTO PARA AUTOMAÇÃO DE INJEÇÃO DE ADITIVO POLIMÉRICO REDUTOR DE ARRASTE. Trata-se de dispositivo compacto para automação da injeção de aditivo polimérico pararedução de arraste, mais precisamente a um equipamento que permite automatizar e concentrar todo o processo de preparação, armazenamento e injeção de uma solução polimérica em tubulações com o objetivo de reduzir o consumo de energia conforme fluxograma apresentado na FIGURA 1, consistindo em uma unidade compacta montada em um skid (FIGURA 2) com dimensões que podem variar em função da vazão do processo principal, o dispositivo comporta as etapas de filtragem/preparação do solvente (água) (I), solubilização do aditivo polimérico (goma guar) (II) e injeção da solução (III) em uma linhade transporte de fluido de forma imediata, sem reservar a solução por longos períodos de tempo composto por dois filtros germicidas que utilizam ultravioleta e ozônio (2) possuindo um sistema de purga da solução (3); reservatório de mistura (4); sistema de dispersão (5) composto por um sistema vibratório de peneira (6), sendo o fluido recirculado durante a mistura ou transportado por uma bomba (7) para o reservatório de armazenagem (8); a partir dele, a solução é bombeada através de uma bomba dosadora de diafragma (9), que promove escoamento de forma pulsada, consequentemente, a solução redutora de arraste é injetada gradativamente no escoamento já em operação, promovendo assim a redução no consumo de energia durante o bombeio do fluido transportado no processo principal.
