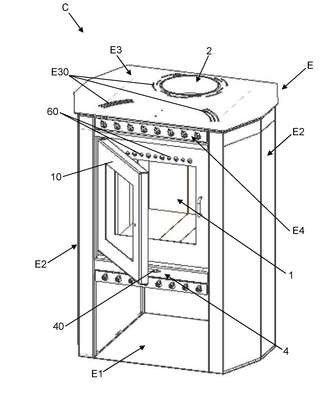

Patente de Invenção DISPOSIÇÃO CONSTRUTIVA EM CALEFATOR de PINHAL IND DE FORNOS E FUNILARIA LTDA ME — IPC F24F 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO CONSTRUTIVA EM CALEFATOR. A presente invenção descreve uma disposição construtiva em calefator (C) dotado de uma câmara de combustão (1), a qual abriga elementos refratários (R) e é instalada no interior de uma estrutura (E) de sustentação do calefator (C), sendo que uma tubulação de chaminé (2) é interligada com a câmara de combustão (1) e se projeta para cima, a partir da câmara de combustão (1), de modo a atravessar a estrutura (E). O calefator (C) também compreende um primeiro duto horizontal interno (3) dotado de aberturas (não ilustradas) de alimentação de ar para o interior da câmara de combustão (1), sendo que o primeiro duto horizontal interno (3) se estende a partir do interior de uma câmara reguladora (4). O calefator (C) também compreende dutos verticais internos (5) que se estendem a partir das extremidades do primeiro duto horizontal interno (3) e se conectam com um segundo duto horizontal interno (6), de modo a proporcionar um caminho para condução do oxigênio que entra pela câmara reguladora (4). Além disso, o referido segundo duto horizontal interno (6) compreende aberturas de liberação de ar (60) interligadas com a câmara de combustão (1).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
18/06/2024
RPI 2789
Pedido de patente depositado
#2.1
27/12/2022
RPI 2712
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220112792' em 05/12/2022 10:38 (WB)
