DISPOSITIVO DE ENGATE RETRÁTIL PARA SEMI REBOQUE

Classificação IPC

Resumo técnico

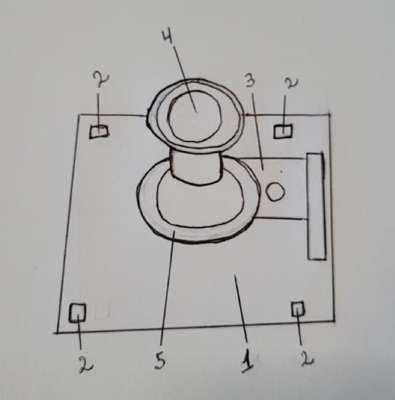

DISPOSITIVO DE ENGATE RETRÁTIL PARA SEMI REBOQUE. Que objetiva o engate para trailer em outro veículo utilitário, quando não utilizado é retrátil e embutido no piso da caçamba do veículo comliberação de espaço, trata-se de um engate retrátil para quando da sua reclusão liberar espaço interno na carroceria do veículo transportador, tendo como campo de aplicação, o setor automotivo para lazer,viagens, transporte de carga, caracterizada pela fixação na parte interna da carroceria do veículo transportador, possui uma esfera retrátil, apresenta detalhes construtivos para que seja, a esfera, liberada e recolhida para dentro da carroceria com muita facilidade, permitindo que fique exposta no momento do uso e se retraia quando em desuso, nas figuras visualiza-se a parte superior da peça composta por uma placa retangular, denominada de base (1), fixada na caçamba do veículo por quatro parafusos (2), contendo uma placa central também retangular flexível e retrátil (3) e uma esfera o pino puxador (4), com um anel de travamento do pino esfera, estando este exposto ou retraído (5), apresenta a parte inferior da peça, composta por uma caixa retangular (6), que abrigará a esfera, pino puxador (4) quando retraído ou em desuso, demonstra ainda a parte superior da peça, com o pino puxador retraído (7) e apresenta internamente um espaço em formato oval para acomodar o pino retrátil, denominado de gaveta (8), quando acionada a placa central flexível (3), liberando o pino puxador para o uso ou com novo acionamento o pino esférico é retraído, em desuso, e acomodado internamento em um espaço ovalado para abrigá-lo, quando isto acontece a placa retangular, base, fica em linha reta, liberando espaço na carroceria para o transporte de cargas.
