BARRA CHATA DE AÇO BAINÍTICO MICROLIGADO DE ALTA RESISTÊNCIA, MÉTODO DE PRODUÇÃO, USO, LONGARINA, CONJUNTOS DE CHASSIS E SUSPENSÕES DE VEÍCULOS AUTOMOTORES

Classificação IPC

Resumo técnico

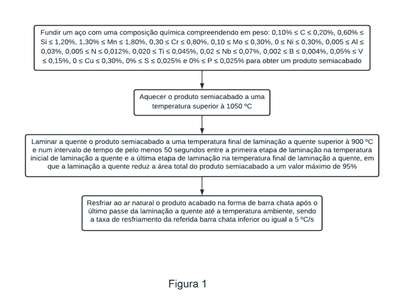

BARRA CHATA DE AÇO BAINÍTICO MICROLIGADO DE ALTA RESISTÊNCIA, MÉTODO DE PRODUÇÃO, USO, LONGARINA, CONJUNTOS DE CHASSIS E SUSPENSÕES DE VEÍCULOS AUTOMOTORES.A presente invenção refere-se a uma barra chata de aço bainítico microligado, seus usos e um método compreendendo fundir um aço com uma composição química que compreende em peso: 0,10% = C = 0,20%, 0,60% = Si = 1,20%, 1,30% = Mn = 1,80%, 0,30 = Cr = 0,80%, 0,10 = Mo = 0,30%, 0 = Ni = 0,30%, 0,005 = Al = 0,03%, 0,005 = N = 0,012%, 0,020 = Ti = 0,045%, 0,02 = Nb = 0,07%, 0,002 = B = 0,004%, 0,05% = V = 0,15%, 0 = Cu = 0,30%, 0% = S = 0,025% e 0% = P = 0,025% para obter um produto semiacabado, aquecer o referido produto semiacabado a uma temperatura de no mínimo 1050 ºC, laminar a quente o referido produto semiacabado a uma temperatura final de laminação a quente superior à 900 ºC e resfriar ao ar natural o produto acabado da laminação a quente até a temperatura ambiente para obter uma barra chata de aço bainítico microligado de alta resistência com uma microestrutura compreendendo bainita em uma razão de área maior ou igual a 65% e o restante sendo martensita e austenita retida.
