PORTA-COPOS REMOVÍVEL

Classificação IPC

Resumo técnico

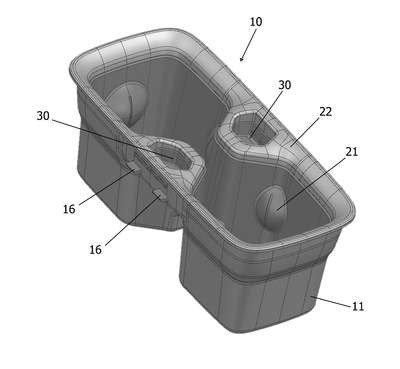

PORTA-COPOS REMOVÍVEL. É descrito um porta-copos (10) removível de um recesso (4) de um console central (1) de um veículo, o recesso (4) definindo um volume útil após a remoção do porta-copos. O porta-copos (10) compreende uma caixa suporte (11) que define sedes (12) para recipientes, individualmente delimitadas por duas torres (13) opostas e simétricas, bem como uma caixa suporte (11) compreendendo uma virola (14) que define uma borda superior e nas laterais longitudinais uma abertura superior (15) e duas aberturas inferiores (16) simetricamente dispostas; cada uma de ditas torres (13) compreende placas projetantes (17) definindo guias de posicionamento e deslocamento direcional, bem como dois suportes (19), na forma de uma parede com um rasgo central, dispostos em posição intermediária entre as placas projetantes (17) e a lateral maior da caixa suporte (11) com uma mola laminar (26) sendo inserida em cada uma das ranhuras dos suportes (19). O destravamento do porta-copos é realizado por um botão liberador (30), apto a ser acoplado na porção superior de cada uma das torres (13), e compreendendo: uma projeção superior (31) apta a acoplar e deslizar por dentro da abertura superior (15) da caixa suporte (11); um par de linguetas (32) longitudinalmente opostas e aptas a penetrar e deslizar pelo interior das aberturas inferiores (16) da caixa suporte (11); placas guia (34) para deslizar pelas guias definidas pelas placas projetantes (17); e um pino apto a interagir com a dita mola laminar 26. Uma moldura (22), com formato correspondente e sobrepondo a virola (14), apresentando anéis internos (24), envolve e fixa as partes móveis do porta-copos.
