SISTEMA DE RESFRIAMENTO DE BOMBAS DE TINTA PARA MÁQUINA DE IMPRESSÃO FLEXOGRÁFICA

Classificação IPC

Resumo técnico

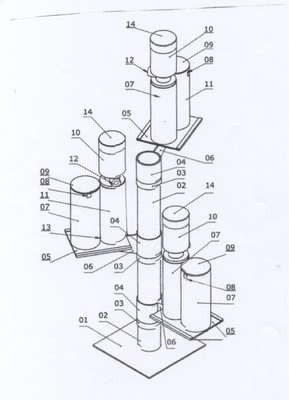

SISTEMA DE RESFRIAMENTO DE BOMBAS DE TINTA PARA MÁQUINA DE IMPRESSÃO FLEXOGRÁFICA. Compreende a presente Patente de Invenção a um sistema de bombas, cuja finalidade principal é a economia de tinta e solvente no processo da impressão flexográfica, com uma grande aplicação industrial no setor gráfico, caracterizado por ser constituído de componentes que são: Base de fixação com 4 furos (1), Tubo da estrutura (2), Anel Limitador (3), Bucha Rotativa (4), Base do reservatório (5), Mão Francesa da base (6), Reservatório de tinta (7), Furo de retorno de tinta (8), Tampa (9), Bomba (10), Reservatório acoplado (11), Saída de Tinta (12), Furo de interligação dos reservatórios acoplados. (13), Ventilação do motor (14). A montagem do sistema é primeiramente feita de modo que o Tubo daestrutura (2) seja fixado na Base de fixação com 4 furos (1), em seguida é colocado o Anel Limitador (3) para apoiar a Bucha Rotativa (4) que é fixada na Mão Francesa da base (6), e esta na Base do reservatório (5) que apoia o Reservatório de tinta (7) que é dotado de Furo de retorno de tinta (8) e Tampa (9). A Bomba (10) é acoplada na parte superior do Reservatório acoplado (11) que é provido de Saída de Tinta (12). Entre os reservatórios é feito um Furo de interligação dos reservatórios acoplados (13) e finalmente é colocado a Ventilação do motor (14). Em seguida repetir verticalmente os acoplamentos de todos estes componentes em posições elevadas no Tubo da estrutura (2).
