ANEL INTERNO DE ROLAMENTO APERFEIÇOADO COM MEIO DE MONTAGEM INTEGRAL

Classificação IPC

Prioridades unionistas

Resumo técnico

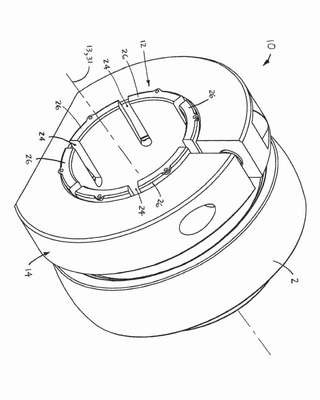

ANEL INTERNO DE ROLAMENTO APERFEIÇOADO COM MEIO DE MONTAGEM INTEGRAL. Conjunto de anel interno para um rolamento, o rolamento acoplando giratoriamente um eixo com um membro externo, o eixo sendo giratório em torno de um eixo geométrico central, o conjunto de anel interno sendo caracterizado pelo fato decompreender: Um corpo anular de rolamento disposto em torno do eixo e tendo uma linha central, primeira e segunda extremidades axiais opostas, uma superfície circunferencial externa, um sulco anular se estendendo radialmente para dentro a partir da superfície externa e fornecendo uma pista interna de rolamento, e uma pluralidade de aberturas fendilhadas se estendendo axialmente para dentro a partir da primeira extremidade axial e espaçadas circunferencialmente em torno da linha central de modo a definir uma pluralidade de linguetas de montagem arqueadas, cada lingueta de montagem tendo uma extremidade interna integral com o restante do corpo anular e umaextremidade externa livre, oposta; e um colar de travamento anular disposto em torno da pluralidade de linguetas de montagem e configurado para fixar as linguetas contra a superfície externa do eixo de modo a reter o anel interno radialmente e axialmente com relação ao eixo geométrico central de eixo, o colar sendo retido no corpo anular de anel quando o anel interno é separado do eixo por pelo menos um de uma projeção de retenção se estendendo radialmente para fora a partir da extremidade externa de uma das linguetas de montagem e engatando com o colar e um membro de retenção acoplado de forma móvel com e se projetando radialmente para dentro a partir do colar e engatando com uma das linguetas de montagem.
