OBTENÇÃO DE NOVA MATRIZ DIELÉTRICA Sr2TiSi2O8 COM ALTA ESTABILIDADE TÉRMICA NA REGIÃO DE MICRO-ONDAS

Classificação IPC

Resumo técnico

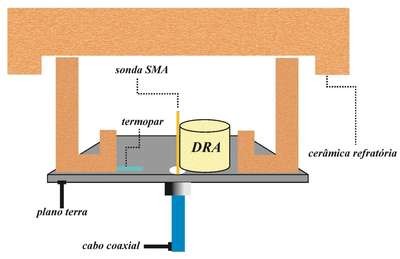

OBTENÇÃO DE NOVA MATRIZ DIELÉTRICA SR2TISI2O8 COM ALTA ESTABILIDADE TÉRMICA NA REGIÃO DE MICRO-ONDAS. As cerâmicas dielétricas são constantemente utilizadas na fabricação de dispositivos que operam em circuitos eletrônicos na região de micro-ondas, mas um problema comum que estas apresentam é a falta de estabilidade térmica. Desta forma, sintetizar uma matriz cerâmica que opere na região de micro-ondas e possua alta estabilidade térmica, geralmente é um desafio para os pesquisadores. Nesse contexto, esta invenção propõe uma nova matriz cerâmica Sr2TiSi2O8 (STS) que opera na região de micro-ondas e possui uma alta estabilidade térmica. A matriz cerâmica Sr2TiSi2O8 foi sintetizada pela reação do estado sólido, em que os reagentes precursores (SrCO3, SiO2 e TiO2) foram misturados e moídos, formando a amostra que foi calcinada a 1200 °C por 6 horas. Para a caracterização do STS foi realizada a difração de Raios-X que confirmou a formação da fase cerâmica Sr2TiSi2O8. Confirmada a fase, pó resultante de STS foi compactado via pressão uniaxial de 16,5 MPa, obtendo como resultado uma peça cilíndrica que foi sinterizada a 1300 °C por 4 horas. Após a síntese foi realizada a medida de Hakki-Coleman, obtendo os valores de permissividade dielétrica, tangente de perdas dielétrica de 12,70 e 1,31x10-2 respectivamente. Com o intuito de avaliar a estabilidade térmica foi utilizado o método de Silva-Fernandes-Sombra (SFS) em uma faixa de 30 a 80 °C, observou-se que o coeficiente de temperatura da frequência de ressonante (tf) do STS apresentou o valor de -6,095 ppm/°C. Desta forma, é possível concluir que a matriz cerâmica Sr2TiSi2O8 sintetizada pela reação do estado sólido, possui alta estabilidade térmica e propriedades dielétricas promissoras para aplicação em circuito de micro-ondas.
