EQUIPAMENTO PARA PERFURAÇÃO DE TUBULAÇÕES EM GERAL, SOB PRESSÃO E TEMPERATURA D.N 2.1/2 Á D.N 12

Classificação IPC

Resumo técnico

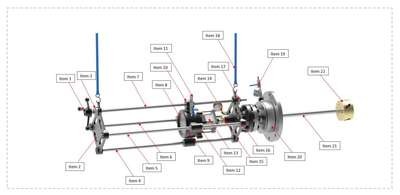

EQUIPAMENTO PARA PERFURAÇÃO DE TUBULAÇÕES EM GERAL, SOB PRESSÃO E TEMPERATURA D.N 2.1/2" Á D.N 12". A presente invenção, refere-se a um equipamento para perfuração de tubulações em geral, destinado a indústrias, químicas, petroquímicas, alimentícia, bases sanitárias, entre outros, todo o processo de perfuração ocorre sem a parada/ bloqueio do fluxo da tubulação, o presente equipamento é destinado a realizar perfurações com o diâmetro nominal entre 2.1/2" e 12", o diâmetro de perfuração será em função do ramal a ser instalado e o espaço interno disponível da tubulação, o sistema de avanço do presente equipamento é manual (1;7;10), enquanto o sistema de perfuração é realizado através de um motor com acionamento pneumático (8), a estrutura de estabilização do equipamento é disposta por 03 guias lineares (4;5;6), já o sistema de avanço manual é operacionalizado devido a um fuso rolamentado (7), toda estrutura é fixada em ambas extremidades por meio tampas traseira e frontal (2;16 respectivamente), entre este conjunto de componentes supracitados, existe um cabeçote móvel (9) que possui seu deslocamento em função da rotação horária ou anti-horária do volante (1) , consequentemente permitindo o avanço da haste de perfuração, broca e serra copo (21; 22 respectivamente), durante a perfuração, é disposta na tampa frontal (16) o sistema de vedação (15) que impossibilita a ocorrência de vazamento durante a execução da atividade.
