SISTEMA E MÉTODO DE CONTROLE APLICADO EM CONVERSOR BIDIRECIONAL MODULAR PARA GERENCIAMENTO DE SISTEMA DE ARMAZENAMENTO DE ENERGIA DO TIPO HÍBRIDO

Classificação IPC

Resumo técnico

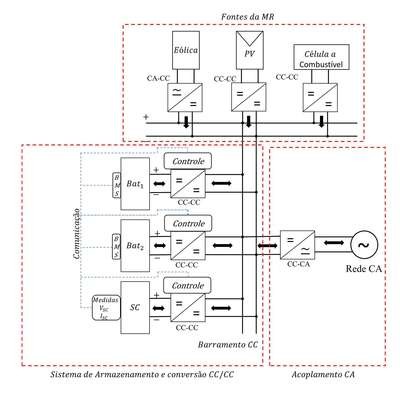

SISTEMA E MÉTODO DE CONTROLE APLICADO EM CONVERSOR BIDIRECIONAL MODULAR PARA GERENCIAMENTO DE SISTEMA DE ARMAZENAMENTO DE ENERGIA DO TIPO HÍBRIDO. A invenção descreve um sistema e método de controle aplicado em conversor bidirecional modular para gerenciamento de sistema de armazenamento de energia híbrido, contendo topologia e lógica de controle para o gerenciamento de diferentes elementos armazenadores de energia aplicados em microrrede em corrente continua (CC). A estratégia de controle proposta é empregada na malha de controle de um sistema modular de conversores bidirecionais CC-CC para gerenciamento de sistema de armazenamento de energia híbrido, composto por, no mínimo, duas unidades de baterias de distintas tecnologias e/ou caraterísticas e um banco de supercapacitores. Para o processamento da energia o sistema utiliza um conversor bidirecional não isolado do tipo buck-boost de múltiplas entradas, onde se conectam os distintos elementos armazenadores. Cada entrada do conversor bidirecional pode ser tratada de forma independente, onde a energia de cada elemento armazenador é processada de forma desacoplada.
