ADAPTADOR UNIVERSAL DE FIBRA ÓPTICA

Classificação IPC

Resumo técnico

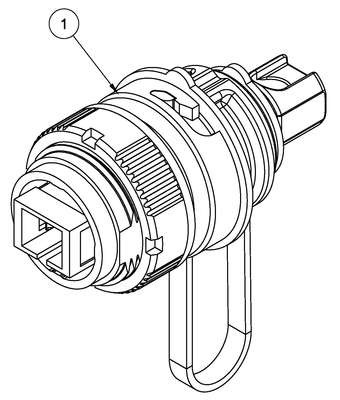

ADAPTADOR UNIVERSAL DE FIBRA ÓPTICA.Visando desenvolver disposição construtiva pertencente ao campo da indústria da tecnologia para fibras ópticas, seus acessórios e componentes sendo conjunto mecânico(2) composto por corpo do adaptador universal(2.1), anel de vedação do corpo(2.2), porca de fixação(2.3) e anel de encosto(2.4); o conjunto mecânico(2) possui a função de fixar todo o adaptador universal(1) em uma caixa terminal óptica pré-conectorizada e não deverá ser desmontado ou sofrer qualquer alteração ao decorrer de trocas de conjuntos ópticos(3); de modo que o conjunto óptico(3) é composto por inserto óptico(3.1), anel de vedação do inserto óptico(3.2), luva de conexão óptica(3.3), trava do adaptador óptico(3.4), capa externa do adaptador óptico sem flange(3.5), tampa do inserto óptico(3.6), anel de vedação da tampa do inserto óptico(3.7) e alça da tampa do inserto óptico(3.8); sendo este conjunto óptico(3) responsável por fazer a conexão óptica entre os cabos pré-conectorizados genéricos com o conector do splitter que está dentro da caixa terminal óptica pré-conectorizada, servindo para diversos modelos de conjuntos ópticos existentes; e após a montagem, o corpo do adaptador universal(2.1) deverá ser encaixado na região(A) que representa uma caixa terminal óptica pré-conectorizada que pode receber o adaptador universal de fibra óptica reforçado(1); de modo que o conjunto óptico(3) é fabricado e montado de acordo com o modelo do conector óptico que se pretende utilizar na caixa terminal óptica pré-conectorizada, sendo que a variação resulta na fabricação de diferentes insertos ópticos(3.1.1, 3.1.2, 3.1.3, 3.1.4), possibilitando que cada conector tenha a conexão óptica, a acomodação, a fixação e a estanqueidade desejada.
