MÁQUINA ESTACIONÁRIA DE CORTE E MÉTODOS DE CORTE E SAQUE DO SISTEMA DE PRESERVAÇÃO DE TUBOS

Classificação IPC

Resumo técnico

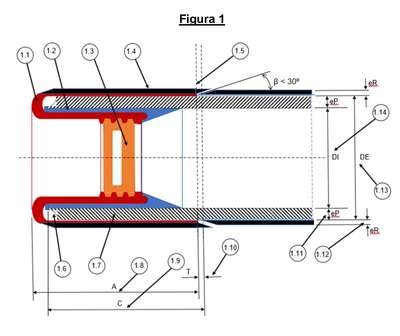

MÁQUINA ESTACIONÁRIA DE CORTE E MÉTODOS DE CORTE E SAQUE DO SISTEMA DE PRESERVAÇÃO DE TUBOS. A presente invenção refere-se à uma máquina de corte do revestimento externo e métodos para retirada do Sistema de Preservação de Tubos Revestidos para Dutos Terrestres e Submarinos denominado, abreviadamente, de Sistema SPT ou SPT, representado na Figura 1 (1.1), (1.2), (1.3) e (1.4). Essa Máquina, denominada de Máquina Estacionária de Corte do SPT, representada nas Figuras 7 e 8, além de realizar o corte no ângulo correto (ß), representado na Figura 2 (2.4), faz a Faixa de Exposição do FBE (FBE Tail), representada na Figura 2 (2.3), de forma a garantir que o Colarinho (Cutback), representado na Figura 2 (2.2), atenda às especificações quanto às dimensões (C) e (T), representadas na Figura 2 (2.6) e (2.7), e ao acabamento na interface com o revestimento externo do tubo, sendo aplicável a tubos retos que giram durante o corte do revestimento externo. O Dispositivo Automatizado de Saque do SPT, representado nas Figuras 9 e 10, usado em conjunto com a Máquina Estacionária de Corte do SPT, tem por finalidade sacar e / ou recolocar o Sistema SPT de forma automatizada pela Tampa (1.3, 8.3, e 9.5), aumentando a produtividade e a segurança operacional. Juntamente com o Dispositivo Automatizado de Saque do SPT, o conjunto é instalado nas Estações de Corte e Saque do SPT, representadas nas Figuras 11 a 14, a serem implantadas nas Bases em Terra (Spoolbases) (11), Embarcações de Lançamento do Tipo J (J Lay) (12), e Embarcações de Lançamento do Tipo S (S Lay) (13), para a Construção e Instalação de Dutos Submarinos (Subsea or Submerged Pipelines), e nos Canteiros de Tubos (14), para Dutos Terrestres(Buried Pipelines).
