Patente de Invenção PIG DE LIMPEZA MULTI-DIÂMETRO PARA DUTOS DE DIFÍCIL PIGAGEM de PETRÓLEO BRASILEIRO S.A. - PETROBRAS — IPC B08B 9/027. Figura publicada pelo INPI na Revista da Propriedade Industrial.

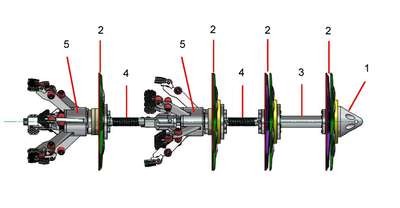

PIG DE LIMPEZA MULTI-DIÂMETRO PARA DUTOS DE DIFÍCIL PIGAGEM. A presente invenção revela um pig com aprimoramento no sistema de suspensão e centralização, permitindo que este se comporte adequadamente em qualquer diâmetro dentro de uma faixa de projeto. Os vedadores (2) em formato de pétalas e discos sobrepostos, responsáveis pelo diferencial de pressão que causa o deslocamento do pig no interior do duto, foram projetados para se fecharem gradativamente quando necessário, até atingir o diâmetro mínimo de projeto. Nessa configuração, a face dos vedadores normalmente gera muito atrito com a parede interna do duto, dificultando seu deslocamento. Insertos metálicos (11) foram desenvolvidos e aplicados nos vedadores para redução do atrito. Um elemento de acoplamento (4) também foi desenvolvido para interligar os módulos distintos do pig permitindo a ampla movimentação do pig no interior do duto, facilitando a sua passagem por curvas acentuadas e pelo interior de equipamentos. O pig possui vedadores tipo pétalas e discos, módulo mecânico de centralização e limpeza (5) e tubos de interligação (4).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
05/12/2023
RPI 2761
Pedido de patente depositado
#2.1
14/06/2022
RPI 2684
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220046702' em 27/05/2022 15:14 (WB)
