CONJUNTO DE PENEIRA PARA USO EM UMA COLHEITADEIRA AGRÍCOLA E MÉTODO DE INSTALAÇÃO DE UMA PENEIRA DE UM SISTEMA DE LIMPEZA EM UMA COLHEITADEIRA AGRÍCOLA

Classificação IPC

Prioridades unionistas

Resumo técnico

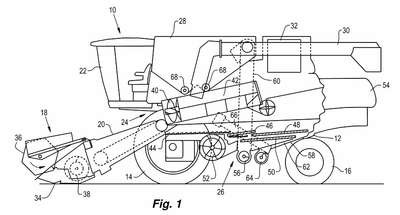

CONJUNTO DE PENEIRA PARA USO EM UMA COLHEITADEIRA AGRÍCOLA E MÉTODO DE INSTALAÇÃO DE UMA PENEIRA DE UM SISTEMA DE LIMPEZA EM UMA COLHEITADEIRA AGRÍCOLA. A presente invenção refere-se a um conjunto de peneira (100) para uso em uma colheitadeira agrícola (10) que inclui uma sapata de limpeza (101) tendo um par de trilhos laterais opostos (103) e uma peneira (48, 50) que é instalada de forma removível dentro da sapata de limpeza (101) em um local selecionado contra os trilhos laterais (103). A peneira (48, 50) tem uma extremidade a montante (120) definindo pelo menos uma primeira superfície angulada (122), e uma extremidade a jusante (118) definindo pelo menos uma segunda superfície angulada (124). A sapata de limpeza (101) inclui pelo menos uma primeira superfície de engate (130) para engatar a pelo menos uma primeira superfície angulada (122) e um par de parafusos (134), com cada um dos parafusos (134) sendo fixado articuladamente em relação a um respectivo dos trilhos laterais (103) e engatável com uma respectiva segunda superfície angulada (124). Cada um dos parafusos (134) tem um eixo longitudinal que éposicionado em um ângulo agudo (ß) em relação aos trilhos laterais (103) da sapata de limpeza (101) e inclina a pelo menos uma primeira superfície angulada (122) para engate com a pelo menos uma primeira superfície de engate (130) quando os parafusos (134) são apertados contra uma respectiva segunda superfície angulada (124).
