KIT DE PERFIS E ACESSÓRIOS PARA FECHAMENTO DE VÃOS

Classificação IPC

Resumo técnico

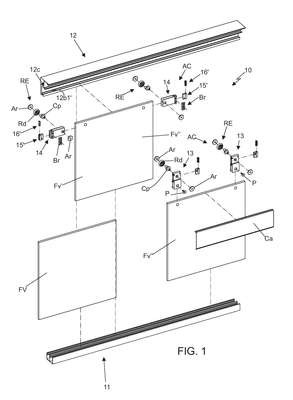

KIT DE PERFIS E ACESSÓRIOS PARA FECHAMENTO DE VÃO. Trata-se de um kit (10) apresenta perfis base inferior (11), superior (12) e perfis leito (13)/(14) montados nas bordas das folhas de vidro (FV')/(FV'') e que recepcionam acessórios (AC) tal como roldana excêntrica (RE) provida de corpo (Cp), rodizio (Rd) e arruela (Ar), sendo que o rodizio (Rd) desliza em pista (12b1') do perfil base superior (12) para abertura e fechamento das folhas de vidro (FV')/(FV''); dito kit de perfis e acessórios (10) apresenta perfil base superior (12) em L com parede (12a) maciça que conforma região de parafusamento (RP) e dotada de degrau (12a1) que compõe seção (S1) de menor espessura que seção (S2) de deslizamento dos respectivos rodízios (Rd) das folhas de vidro (FV')/(FV''); dito kit (10) também apresenta perfil leito (13) com ressaltos (13c) que impulsionam o ressalto (14d) revestido de borracha anti-impacto (Br) e previsto no perfil (14) montado na folha de vidro adjacente (FV') para movimentação concomitante das folhas (FV')/(FV'') e conformação da abertura, bem como citados perfis leito (13)/(14) apresentam engate fêmea (13d1)/(14c) para montagem de respectivos suportes (15)/(15') no qual recebe uma trava deslizante (16)/(16') para ajuste de altura das folhas de vidro (FV')/(FV'') de acordo com o eixo vertical (e1) das folhas (FV')/(FV'').
