EQUIPAMENTO PARA MONTAGEM DE FILTRO DE TROCA RÁPIDA PARA FLUIDOS

Classificação IPC

Resumo técnico

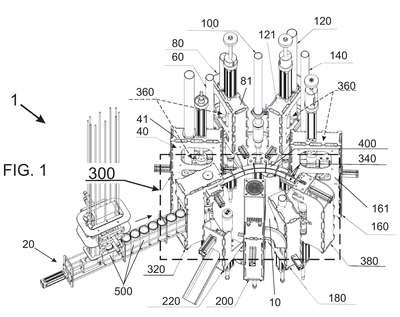

EQUIPAMENTO PARA MONTAGEM DE FILTRO DE TROCA RÁPIDA PARA FLUIDOS. O presente pedido de patente de invenção refere-se a equipamento (1) para montagem de filtro de troca rápida para fluidos, pertencente ao setor técnico dos equipamentos de fabricação/montagem de utensílios, compreendido: por mesa indexadora ou equipamento em linha (10); e por conjunto de estações dispostas em torno dela ou em linha compreendido: por estação (20) de alimentação de corpos de filtro (500); por estações (40) e (160) de montagem de elementos filtrantes (505), (511); por estações (60), (100) e (140) de montagem das cargas (507), (508), (509) de minerais de filtragem; por estações (80) e (120) de montagem de mantas (510); por estação (180) de limpeza; por estação (200) de soldagem de tampa (503); e por estação (220) de saída dos filtros acabados; dito equipamento (1) prevendo sistema de centralização (300) formando: por estação (320) de aplicação de pino-guia magnético (340) no tubo de retorno central (504) do corpo de filtro (500); por uma pluralidade de pinos-guia (340); por conjuntos de dispositivos de centragem (360) previstos nas estações (40), (80), (120), (160); por estação (380) de extração do pino-guia (340); e por pista (400) de recirculação dos pinos-guia (340).
