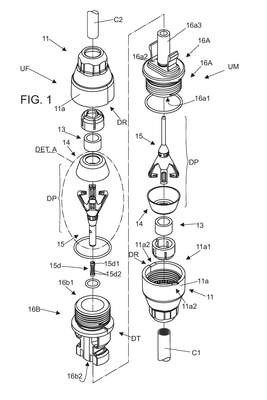

Patente de Invenção APERFEIÇOAMENTOS INTRODUZIDOS EM CONECTOR FOTOVOLTAICO de INCESA IND. DE COMPONENTES ELÉTRICOS LTDA — IPC H01R 24/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.
APERFEIÇOAMENTOS INTRODUZIDOS EM CONECTOR FOTOVOLTAICO. Trata-se de um conector fotovoltaico (10) do tipo para conexão de cabo(s) fotovoltaico(s) (C1)/(C2) de sistemas de captação de energia solar composto por uma unidade macho (UM) e unidade fêmea (UF), ambas, providas de tampas extremas roscadas (11) montadas em respectivos corpos acopladores macho (16A) e fêmea (16B) dito conector fotovoltaico (10) integra entre as tampas (11) e corpos acopladores (16A)/(16B) das unidades macho (UM) e fêmea (UF) dispositivos de perfuração (DP) dos cabo(s) fotovoltaico(s) (C1)/(C2) cada qual formado por um perfil de contato (15) e mandril (14) este, por sua vez, formado por corpo tubular troncônico com abertura (14a) para a passagem dos cabos (C1) ou (C2) e paredes obliquas (14a?) de angulação (a1) positiva em relação a angulação oposta (a) dos membros (15c) que quando do rosqueamento da tampa (11) de acordo com eixo longitudinal (E1) dos corpos acopladores (16A)/(16B), contraem os referidos membros (15c) do perfil de contato (15) cujos cravamentos (15c2) executam a perfuração dos cabos solares (C1) e (C2).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
29/08/2023
RPI 2747
Pedido de patente depositado
#2.1
05/04/2022
RPI 2674
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220016315' em 23/02/2022 17:52 (WB)
