DISPOSIÇÃO APLICADA EM ROLDANA E MÉTODO DE FABRICAÇÃO DA REFERIDA ROLDANA

Classificação IPC

Resumo técnico

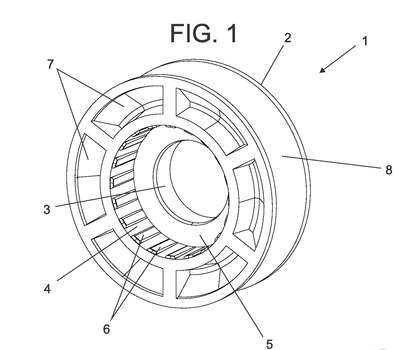

DISPOSIÇÃO APLICADA EM ROLDANA E MÉTODO DE FABRICAÇÃO DA REFERIDA ROLDANA. Uma roldana (1) discóide, fabricada em material metálico ou plástico, cuja porção frontal recebe uma abertura do tipo alojamento (4) para rolamentos que apresenta uma série de ranhuras (6) em relevo, em disposição transversal, ocupando da borda frontal à borda traseira do referido alojamento (4), e dispostas de forma circular pela referida face interna. O disco (2) da roldana (1) apresenta uma série de rebaixos ou cavidades (7) para economia de material e seu sulco de apoio (ou gola) (8) apresenta formato coincidente ao formato do perfil onde irá correr ou do componente a correr neste, podendo ser do tipo quadrado, côncavo, triangular ou em 'V', projetado em convexidade ou outro formato possível. As nervuras (6) do alojamento (4), quando necessário, podem ser lixadas ou usinadas em etapa de pós-produção para correção do diâmetro correspondente ao rolamento a ser inserido. A referida roldana (1) é fabricada por processo de injeção a partir de molde dedicado, ou seja, dispensando a etapa de usinagem e qualquer outra etapa pós-injeção, o que reduz seu custo de produção e garante o formato correto e padronizado de seu sulco ou gola (8).
