PROCESSO DE BRASAGEM DE PAR METAL-CERÂMICO EM ALTO VÁCUO UTILIZANDO NITRETO DE BORO HEXAGONAL (H-BN) PARA FORMAR JUNTA DISSIMILAR

Classificação IPC

Resumo técnico

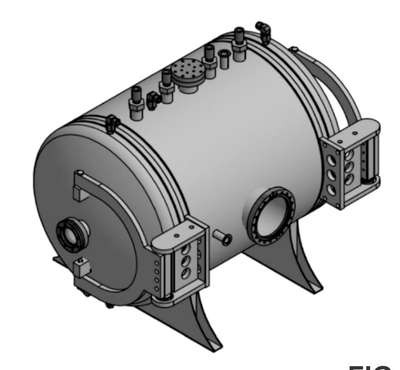

PROCESSO DE BRASAGEM DE PAR METAL-CERÂMICO EM ALTO VÁCUO UTILIZANDO NITRETO DE BORO HEXAGONAL (h-BN) PARA FORMAR JUNTA DISSIMILAR. A presente invenção é pertencente ao setor de Cerâmica, Metalurgia, Processo de fabricação, Soldagem, Brasagem em alto vácuo. Utilizando nitreto de boro hexagonal (h-BN) soldado por brasagem em alto vácuo para formar par com ligas metálicas. Compreendendo as seguintes etapas de seleção de liga de metal de adição contento elemento ativo, predominantemente Ti, como materiais de brasagem; usando nitreto de boro hexagonal sinterizado por processo HIP (Hot Isostatic Pressure), ligas metálicas, folha de metal de adição de brasagem; e colocar a estrutura em um forno a vácuo, aumentando a temperatura para intervalo que varia entre 780 °C e 980 °C na taxa de aquecimento 5°C / min., conduzindo a preservação do calor por 5 a 25 min., conduzindo a união por brasagem do par metal-cerâmico e, em seguida, conduzindo a preservação do calor seccional e resfriamento lento à temperatura ambiente, em atmosfera controlada sem a presença de oxigênio.
