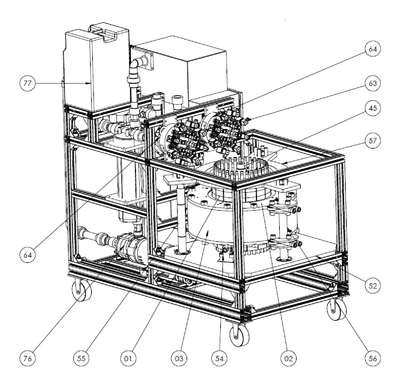

Patente de Invenção UNIDADE MAGNETOCALÓRICA de COMPANHIA DE DESENVOLVIMENTO DE MINAS GERAIS - CODEMGE — IPC F25B 21/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
UNIDADE MAGNETOCALÓRICAA invenção refere-se a um sistema de refrigeração ou uma bomba de calor operado através do efeito magnetocalórico. O sistema contém pelo menos: um circuito magnético, quatro regeneradores magnético - ativos, um trocador de calor frio e um quente, um sistema de gerenciamento hidráulico e um magnético e um sistema de controle. O regenerador magnético - ativo é submetido a variações do campo magnético, oriundas do circuito magnético e do sistema de gerenciamento magnético, as quais produzem uma variação térmica no material. A troca térmica entre o refrigerante e as fontes de calor é feita através do fluido de trabalho, que escoa através do regenerador graças ao sistema de gerenciamento hidráulico, e é acoplado à variação do campo magnético pelo sistema de controle. O circuito magnético é composto por dois cilindros concêntricos, distanciados de modo a formar um entreferro onde são alocados os regeneradores magnético-ativos. O gerenciamento magnético é feito através de um mecanismo de polia e correia. O sistema de gerenciamento hidráulico é composto por bombas de engrenagens, válvulas unidirecionais e válvulas solenoides. O controle e acoplamento dos perfis hidráulico e magnético é feito por válvulas solenoides e sensores de Efeito Hall ou encoders.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Desarquivamento
#4.3
07/01/2025
RPI 2818
Arquivamento - Art. 33 da LPI
#11.1
03/12/2024
RPI 2813
Publicação do pedido de patente
#3.1
30/05/2023
RPI 2734
Pedido de patente depositado
#2.1
04/01/2022
RPI 2661
Requerimento de pedido de patente
#2.10
Número de Protocolo '870210107198' em 19/11/2021 16:18 (WB)
