RAMPA DE CARGA, BIPARTIDA, SEU SISTEMA DE MONTAGEM, ADAPTAÇÃO DE EXTENSÃO EM CHASSI PARA PROLONGAMENTO DA CARROCERIA DE CAMINHÕES, INSTALAÇÃO E MOVIMENTAÇÃO DA RAMPA DE CARGA

Classificação IPC

Resumo técnico

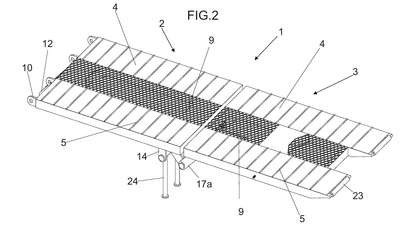

RAMPA DE CARGA, BIPARTIDA, COM MONTAGEM E FIXAÇÃO EM EXTENSÃO TRASEIRA DA CARROCERIA DE CAMINHÕES, E SISTEMA DE MOVIMENTAÇÃO. Para formar um acesso através de rampa bipartida (1) para cargas, a partir de uma extensão e um prolongamento de carroceria (29), na traseira da carroceria de caminhões. Para tanto, rampa bipartida (1) é dividida em rampa anterior (2) e rampa posterior (3), passíveis de movimentação por meio de cilindros primário (CP) e secundário (CS). Quando em descanso, as rampas (2) e (3) mantêm-se posicionadas vertical e paralelamente na parte traseira do caminhão, travadas pelo sistema hidráulico e por braços laterais (32) de segurança para que o veículo trafegue sem perigo. No local de uso, os cilindros hidráulicos (CP) e (CS) são acionados sincronizadamente de modo a movimentar as rampas (2) e (3) que gradualmente vão sendo estendidas deslizando por meio de roletes (23) pelo solo. Ao final da movimentação é formada a rampa bipartida (1) para a subida de maquinários na carroceria e transporte.
