DISPOSITIVO LIMITADOR DE ÂNGULO DE ABERTURA PARA DOBRADIÇAS DO TIPO CANECO PARA MOBILIÁRIO

Classificação IPC

Resumo técnico

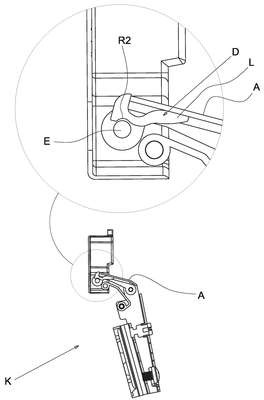

DISPOSITIVO LIMITADOR DE ÂNGULO DE ABERTURA PARA DOBRADIÇAS DO TIPO CANECO PARA MOBILIÁRIO. Trata-se de uma invenção referente a um dispositivo concebido para ser integrado à uma dobradiça do tipo caneco, a qual é empregada na instalação de portas - de abrir - de mobiliários diversos, principalmente armários em geral, entre outros. Sendo que o referido dispositivo funciona como batente da referida dobradiça, impedindo que esta atinja o ângulo final de abertura, evitando que a porta (e seu puxador) atinjam objetos adjacentes que estejam a 90° em relação à porta quando fechada (como uma parede ou eletrodomésticos, entre outros aparelhos de cozinha). E sendo que, o presente dispositivo limitador é constituído preferencialmente de material plástico, e compreende um corpo único (D), com secção transversal com formato semelhante a bota. Compreendendo assim uma base (B), sobre a qual é formada uma língua (L) com formato suavemente sinuoso. Sendo que, na região de junção entre a face superior da base (B) e a extremidade inferior da língua (L) - na face anterior do dispositivo (D) - é formada uma reentrância semicircular longitudinal anterior (R1); enquanto que, na face posterior do dispositivo, é formada uma reentrância semicircular longitudinal posterior (R2) logo abaixo da altura da reentrância semicircular longitudinal anterior (R1).
