SISTEMA DE TROCA RÁPIDA PARA MÓDULOS ELÉTRICOS DE TOMADAS, INTERRUPTORES, ALIMENTADORES USB E CONGÊNERES

Classificação IPC

Resumo técnico

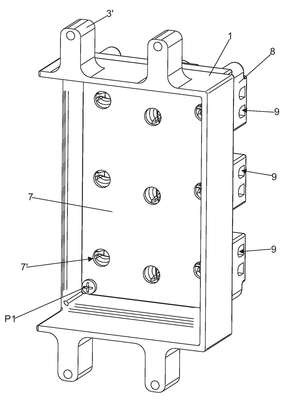

SISTEMA DE TROCA RÁPIDA PARA MÓDULOS ELÉTRICOS DE TOMADAS, INTERRUPTORES, ALIMENTADORES USB E CONGÊNERES. Trata a presente solicitação de patente de invenção de um sistema que inclui uma peça, constituída por estojo de plástico, perfeitamente ajustado para acoplamento aos diversos suportes de tomadas, interruptores, alimentadores USB e congêneres. O sistema é concebido para ser acomodado no interior das caixas de distribuição elétrica e permitindo a conexão dos respectivos cabos por intermédio de orifícios tecnicamente dimensionados, dispostos e elaborados no fundo desse estojo. Compreende um estojo (1) contendo alojamentos (8) para recepcionar os engates metálicos tipo fêmea (2), sendo dois laterais (2) e um central (2), tendo meios (3) para fixação a uma caixa de instalação elétrica (3), em cuja parte central está a abertura (4) para os módulos (5) - tomadas, interruptores, USB - contendo os respectivos engates com pinos machos (6) coincidentes com os engates fêmea (2), sendo cada mencionado alojamento (8) revelando aberturas laterais (9) para a passagem da fiação elétrica, além de orifícios (10) para passagem dos parafusos (P) que farão a fixação dos engates metálicos (2), junto à tampa de segurança de fundo (7).
