SISTEMA FLUTUANTE DO TIPO MONOBÓIA PARA CONEXÃO ENTRE O FORNECIMENTO DE ENERGIA ELÉTRICA EM TERRA E EMBARCAÇÕES ATRACADAS EM PORTOS E TERMINAIS PORTUÁRIOS

Classificação IPC

Resumo técnico

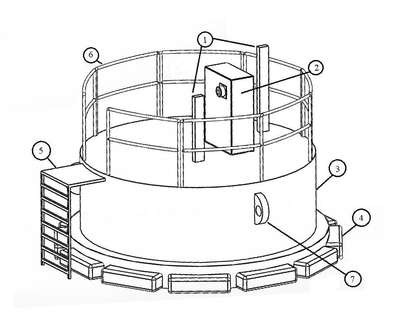

SISTEMA FLUTUANTE DO TIPO MONOBÓIA PARA CONEXÃO ENTRE O FORNECIMENTO DE ENERGIA ELÉTRICA EM TERRA E EMBARCAÇÕES ATRACADAS EM PORTOS E TERMINAIS PORTUÁRIOS.A presente invenção se aplica no campo da operação de portos e terminais portuários marítimos e fluviais, especificamente em termos do fornecimento de energia em terra para embarcações atracadas quando da limitação de espaço no píer de atracação ou a conexão, entre a fonte de energia elétrica em terra e o navio, deva ocorrer sobre a água. A presente invenção, figuras 1 a 4, consiste de um sistema flutuante (monobóia T) cuja configuração básica compreende uma base da monobóia (3), estruturas de amarração dos cabos elétricos (1), tomadas de 6,6 kV do tipo T para conexão dos cabos do navio e terra (2), defensas (4), escada (5), guarda corpo (6) e pontos de ancoragem (7). A monobóia T, devido às suas dimensões, poderá ser empregada para minimizar as interferências nas operações do porto ou terminal. Podendo ser posicionada a bombordo ou a boreste a depender da posição de descida do plugue do navio e quando as condições de movimento da água ou ventos exijam o uso de sistemas de pequena dimensão para evitar risco de tombamentos. Este sistema também pode ser empregado quando o espaço, entre o costado da embarcação e o píer, limite a dimensão desse tipo de dispositivo.
