SISTEMA DE ELEVADOR PARA UMA PÁ DE ROTOR DE UMA TURBINA EÓLICA E MÉTODO PARA CONTROLAR A ORIENTAÇÃO DE UM DISPOSITIVO DE ELEVAÇÃO PARA UMA PÁ DE ROTOR DE UMA TURBINA EÓLICA

Classificação IPC

Prioridades unionistas

Resumo técnico

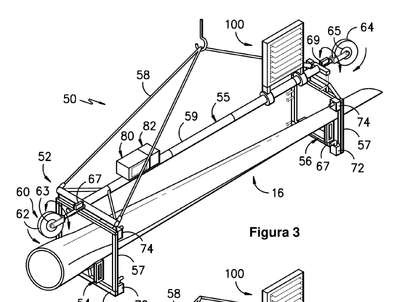

SISTEMA DE ELEVADOR PARA UMA PÁ DE ROTOR DE UMA TURBINA EÓLICA E MÉTODO PARA CONTROLAR A ORIENTAÇÃO DE UM DISPOSITIVO DE ELEVAÇÃO PARA UMA PÁ DE ROTOR DE UMA TURBINA EÓLICA. Um sistema de elevador para uma pá de rotor de uma turbina eólica inclui um dispositivo de elevação que possui um corpo de armação estrutural tendo uma extremidade de raiz e uma extremidade de ponta. A extremidade de raiz suporta um berço de raiz e a extremidade de ponta suporta um berço de ponta. Os berços de raiz e de ponta têm, cada um, um perfil que corresponde a pelo menos uma superfície externa da pá de rotor de modo a receber e suportar pelo menos uma parte da pá de rotor. Devido ao formato da pá de rotor, quando a pá de rotor é instalada no dispositivo de elevação e elevada para a torre superior (uptower), a pá de rotor pode sofrer um carregamento assimétrico. Por conseguinte, o sistema de elevador também inclui um conjunto de fluxo de ar variável acoplado à extremidade de ponta do dispositivo de elevação. O conjunto de fluxo de ar variável inclui pelo menos uma superfície móvel entre uma pluralidade de posições tendo resistências variáveis de modo a neutralizar o carregamento assimétrico.
