SISTEMA E MÉTODO DE CONTROLE HIDROPNEUMÁTICO APLICADO EM PRENSOR DE SECCIONADORAS DE CORTE HORIZONTAL

Classificação IPC

Resumo técnico

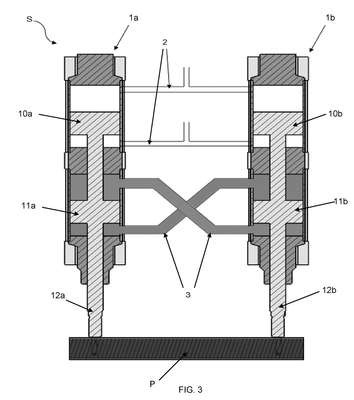

SISTEMA E MÉTODO DE CONTROLE HIDROPNEUMÁTICO APLICADO EM PRENSOR DE SECCIONADORAS DE CORTE HORIZONTAL Sistema e método de controle hidropneumático aplicado em prensor de seccionadoras de corte horizontal. A presente patente de invenção refere se a um sistema hidropneumático aplicado em prensor de seccionadora de corte horizontal que permite uma maior precisão no controle da movimentação do prensor por meio de um conjunto de atuadores hidropneumáticos que operam com fluxo de fluido linear cruzado. Sistema hidropneumático (S) compreende pelo menos dois atuadores hidropneumáticos (1a e 1b), sendo que cada atuador hidropneumático é dotado de dois êmbolos (10a e 11a) e (10b e 11b), e uma haste (12a e 12b), respectivamente, um circuito pneumático (2) e um circuito hidráulico (3), o qual é configurado em um circuito linear cruzado que compreende uma primeira linha hidráulica (30) e uma segunda linha hidráulica (31) ambas conectas fluidamente aos atuadores hidropneumáticos (1a e 1b) para equilibrar as movimentações dos êmbolos (11a e 11b), mesmo quando somente um dos atuadores hidropneumáticos (1a e 1b) sofrer uma força de reação contrária ao seu respectivo movimento de avanço, situação esta que ocorre, por exemplo, quando o prensor (P) é atuado contra uma peça de manufatura (PM) relativamente pequena.
