TAMPA PORTÁTIL PARA PORÕES DE NAVIOS GRANELEIROS

Classificação IPC

Resumo técnico

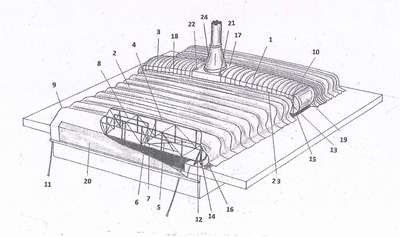

TAMPA PORTÁTIL PARA PORÕES DE NAVIOS GRANELEIROS. Trata-se de um equipamento portátil, móvel que atua em cima das tampas de porões de navios com a finalidade de proteger as cargas a granéis, sensíveis a umidade, da ação das chuvas, sendo compreendido por duas coberturas de proteção em lona polimérica, uma no módulo central e a outra nos módulos, utiliza como estrutura tubos de alumínio ou de materiais poliméricos, sendo as estruturas do módulo central, em nível superior e embaixo as estruturas dos módulos secundários, esses módulos podem ser guardados no interior do módulo central para facilitar o transporte, a mobilidade de operação do invento se faz com o módulo central deslizando para frente e para trás, encolhendo e esticando as sanfonas dos módulos secundários, para as laterais se faz através do deslizamento do carrinho distribuidor, a estabilidade do conjunto é feita pela presença das tesouras pantográficas horizontais e verticais por meio de deslizantes tubulares, como as pantográficas verticais ficaram mais centralizadas, necessitou-se desenvolver um sistema de drenagem entre arcos secundários, para garantir os deslizamentos em cima das tampas do porão, a cobertura secundária conta com rodízios giratórios e no módulo central os rodízios giratórios são maiores se movem em cima de dois trilhos guias vedante , o invento conta com um sensor para análise de umidade do granel e um escâner 3D para auxiliar o posicionamento do tubo do carregador de navios.
