SISTEMA DE FIXAÇÃO E MÉTODO PARA CONECTAR UM TUBO PARA MEIO FLUIDO A UM APARELHO

Classificação IPC

Prioridades unionistas

Resumo técnico

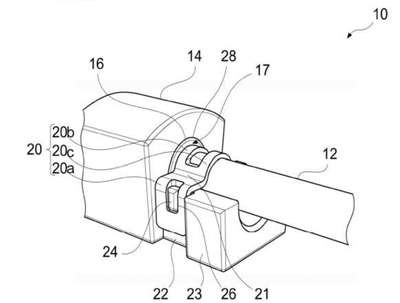

SISTEMA DE FIXAÇÃO E MÉTODO PARA CONECTAR UM TUBO PARA MEIO FLUIDO A UM APARELHO. Apresenta um sistema de fixação (10) que compreende um dispositivo de suporte (14) provido para receber uma seção de extremidade (13) do referido tubo (12). A seção de extremidade (13) do referido tubo (12) inclui um alargamento (16) que encerra o referido tubo (12). O dispositivo de suporte (14) inclui uma abertura (28) para receber o alargamento (16) do referido tubo (12) e um canal (30) que se estende da abertura (28) ao interior do referido dispositivo de suporte (14). O dispositivo de suporte (14) inclui pelo menos uma protuberância (22) arranjada ao lado da abertura (28) e que se estende a partir do dispositivo de suporte (14) e paralela ao referido tubo (12) conectada ao referido dispositivo de suporte (14). O sistema de fixação (10) compreende um elemento de fixação (20) conectável ou conectado à protuberância (22), de forma que o elemento de fixação (20) e a protuberância (22) encerrem o referido tubo (12), em que o elemento de fixação (20) é conectável ou conectado à protuberância (22) por pelo menos um mecanismo de encaixe, caracterizado pelo fato de o elemento de fixação (20) ser formado como um elemento de grampo em formato de U, em que o elemento de fixação (20) inclui dois grampos em formato de U paralelos espaçados um do outro e conectados um ao outro em ambas as extremidades do referido elemento de grampo em formato de U (20), respectivamente, em que o referido segundo elemento (26,36) do mecanismo de encaixe é arranjado em uma porção de extremidade (20a) do elemento de fixação (20).
