SISTEMA DE FERRAMENTA DE FUNDIÇÃO EM MATRIZ

Classificação IPC

Prioridades unionistas

Resumo técnico

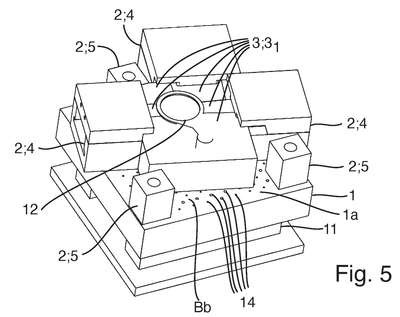

SISTEMA DE FERRAMENTA DE FUNDIÇÃO EM MATRIZ. A invenção se refere a um sistema de ferramenta de fundição em matriz para uma máquina de fundição em matriz para fundir partes de fundição. O sistema de ferramenta de fundição em matriz compreende uma placa de base relacionada à máquina (1), pelo menos um conjunto (31) de componentes de molde de conferência de contorno (3) que, em uma posição montada na placa de base, forma um contorno de fundição (12) para uma parte de fundição associada a ser fundida, e uma pluralidade de componentes de módulo de receptáculo de ferramenta de não conferência de contorno (2). A placa de base, os componentes de módulo de receptáculo de ferramenta e os componentes de molde de conferência de contorno são configurados para montar de modo liberável o conjunto associado de componentes de molde de conferência de contorno e um conjunto atribuído dos componentes de módulo de receptáculo de ferramenta em um lado de preensão (1a) da placa de base para fundir a respectiva parte de fundição. A placa de base no lado de preensão tem uma grade de preensão de uma pluralidade de pontos de preensão (14) que é disposta de modo que seja distribuída em um padrão regular ou irregular através de uma região de preensão (Bb).
