GRADE DE VENTILAÇÃO E ILUMINAÇÃO PERMANENTES PARA ESQUADRIAS

Classificação IPC

Resumo técnico

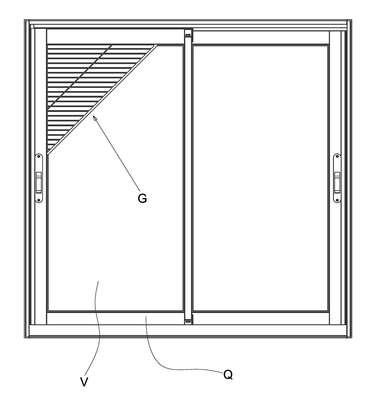

GRADE DE VENTILAÇÃO E ILUMINAÇÃO PERMANENTES PARA ESQUADRIAS. Apresenta uma Invenção referente a uma grade (G) para ser integrada a esquadrias de perfis de alumínio, mais particularmente a uma folha envidraçada; sendo que a referida grade (G) proporciona a passagem de ventilação permanentemente, e também a passagem da luz. A presente grade (G) compreende uma pluralidade de aletas (A) paralelas entre si, as quais são fixas no interior de uma moldura de geometria Triangular, de modo que, seus dois lados correspondentes aos seus dois catetos (K1) e (K2) apresentam respectivas saliências (S1) e (S2) para seu encaixe no canal do quadro (Q) daesquadria, que é destinado ao encaixe das bordas da placa de vidro (V); enquanto que, o lado da referida moldura que é correspondente à sua hipotenusa (H), se apresenta na forma de uma canaleta (C) para se prender por encaixe sobre a borda da placa de vidro (V), mais particularmente na borda resultante de um corte retilíneo e oblíquo que deve ser realizado na região de um dos vértices superiores da placa de vidro (V), resultando em um espaço vazio na placa de vidro (V) com o formato e tamanho correspondentes a presente grade (G).
