BOCAIS DE ESCALA REDUZIDA PARA TOCHA DE PLASMA E ADAPTADOR PARA BOCAIS

Classificação IPC

Resumo técnico

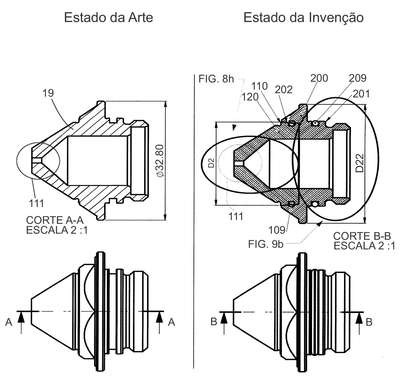

BOCAIS DE ESCALA REDUZIDA PARA TOCHA DE PLASMA E ADAPTADOR PARA BOCAIS. Uma invenção mecânica em metal relacionada com bocal de tocha de plasma. Descreve os bocais de escala reduzida para cargas de corrente até 400 A a serem utilizados com uma tocha de plasma de gás duplo com líquido refrigerado. O fluxo de plasma passa pela abertura (101) no bocal (100) na direção (V). A abertura (101) é divergente e expande na direção (V) do fluxo de plasma. A abertura (101) possui um formato cónico no ponto (105), um formato de raio no ponto (106), e um formato elíptico no ponto (108). No seguimento da sua secção mais estreita (104), a abertura (101) expande no ângulo (A°) na direção (V) do fluxo de plasma. O diâmetro (D4) no final da abertura (101) é maior do que o diâmetro (D1) no seu início. O bocal (100) está equipado com uma superfície de montagem (110) para inserção no adaptador. O bocal (100) contém a vedação (109), que evita a passagem de líquido e gás através da ligação entre o bocal (100) e o adaptador, que também serve de ligação à tocha de plasma.
