SISTEMA DE FILTRAGEM COM REGENERAÇÃO DE CARVÃO ATIVADO GRANULAR PARA REMEDIAÇÃO AMBIENTAL

Classificação IPC

Resumo técnico

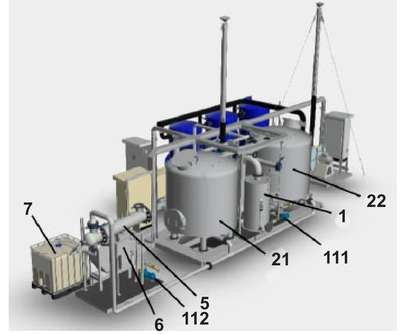

SISTEMA DE FILTRAGEM COM REGENERAÇÃO DE CARVÃO PARA REMEDIAÇÃO AMBIENTAL. Trata-se a presente patente de invenção, de um sistema de filtragem com carvão ativado granular para remediação ambiental, pertencente ao setor técnico de tratamento de água e/ou solo, mais particularmente compõe parte do tratamento de vapores extraídos do solo em um sistema de remediação ambiental, e que pode regenerar o carvão ativado sem necessidade de parada do sistema de remediação, através de um controle de válvulas. O sistema de filtragem com carvão ativado granular para remediação ambiental é projetado para tratar vapores contaminados que já passaram por processos de perda de umidade e resfriamento enquanto reduz o uso de carvão ativado e evita paradas no sistema para troca de carvão. O sistema é composto pelos seguintes componentes: Tanque de separação (1); Filtros adsorventes regeneráveis independentes (21 e 22); Ventiladores (31 e 32); Vasos de carvão ativado de sacrifício (41, 42 e 43); Modulo de módulo de condensação e separação composto por trocador de calor do tipo casco e tubos (5); Caixa separadora de água e contaminante (6); Tanque de armazenamento de contaminante (7); Filtros de ar (8); Soprador (9); Separador de ar e água (10); Bombas (111, 112, 113 e 114); Torre de resfriamento (12); Sistema de controle e telemetria.
