SISTEMA DE EXTRAÇÃO DE CONTAMINANTES DO SOLO ESCAVADO DO LOCAL CONTAMINADO COM AQUECIMENTO PARA TESTES PILOTOS DE REMEDIAÇÃO AMBIENTAL

Classificação IPC

Resumo técnico

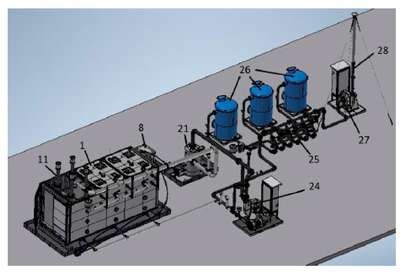

SISTEMA DE EXTRAÇÃO DE CONTAMINANTES DO SOLO ESCAVADO DO LOCAL CONTAMINADOCOMAQUECIMENTO PARA TESTES PILOTOS DE REMEDIAÇÃO AMBIENTAL. Trata-se a presente patente de invenção, de um sistema de extração de contaminantes do solo escavado do local contaminado com aquecimento para testes pilotos de remediação ambiental, pertencente ao setor técnico de tratamento de água e/ou solo, mais particularmente trata-se de um sistema de extração das fases líquida e vapor de contaminantes em solos contaminados com aquecimento do solo e projetado para testes piloto ex-situ. O solo contaminado é escavado e armazenado em um container (1) adaptado próprio para o tratamento, que contém internamente células de teste (200) divididas por placas de metal removíveis (2) com isolamento térmico, pintura monocomponente, piso angular (4) com canais de extração de líquido (5), tampas removíveis (15) com aberturas para inserção de tubos e sensores, pontos de amostragem de solo e pontos secundários de injeção de ar. O tratamento consiste em aquecer o solo com o uso de aquecedores, a fim de mobilizar, volatilizar e degradar os compostos orgânicos para extraí-los do solo através de um tubo de extração de vapores. A fase líquida contaminada também é extraída por portas de extração localizadas no próprio container e através de separação de condensados dos vapores extraídos. O aquecimento ocorre com o uso de bobinas inseridas em tubos de aço pelas quais passa uma corrente elétrica alternada que induz corrente elétrica no material dos tubos, de acordo com a lei de Faraday.
