SISTEMA DE REFRIGERAÇÃO PARA CONGELAMENTO DE PLACAS EUTECTICAS-EVAPORADORAS EM BAÚS FRIGORÍFICOS

Classificação IPC

Resumo técnico

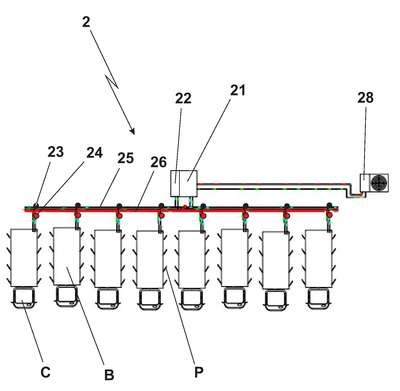

SISTEMA DE REFRIGERAÇÃO PARA CONGELAMENTO DE PLACAS EUTECTICAS-EVAPORADORAS EM BAÚSFRIGORÍFICOS. Trata-se a presente patente de invenção, de um sistema de refrigeração para congelamento de placas eutecticas-evaporadoras em baús frigoríficos, pertencente ao setor técnico de transporte, que tem como finalidade a entrega de produtos congelados, por exemplo sorvetes, com entrega ponto a ponto. Mais particularmente trata-se de um sistema de refrigeração central com capacidade térmica para congelar simultaneamente pelo menos oito baús frigoríficos com seis placas eutecticas-evaporadoras instaladas no teto interno de cada respectivo baú, que são montados no chassi dos respectivos caminhões que, por sua vez, é conectado a um ponto de recebimento de líquido refrigerante e a um ponto de sucção do gás refrigerante do respectivo circuito. O sistema compreende caminhões baús frigoríficos com placas eutecticas-evaporadoras (PEE) montadas na face inferior do teto do respectivo baú (B), as quais são conectadas a um conjunto de alimentação (1) que é conectado a um dos conjuntos de refrigeração (2), onde o conjunto de alimentação (1) é formado por um painel metálico de conexões de engate rápido (11), uma tomada elétrica bifásica (12) e uma caixa de controle (13) de energia e temperatura e cada conjunto de refrigeração (2) é formado por uma unidade condensadora (21), um quadro de comando (22) das válvulas solenoides (23 e 24) e para realizar a condensação do gás refrigerante é utilizado água de torre de resfriamento (28).
