SISTEMA DE APONTAMENTO AUTOMATIZADO PARA ANTENA SATELITAL TRANSPORTÁVEL

Classificação IPC

Resumo técnico

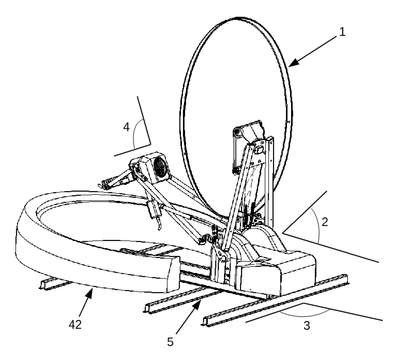

SISTEMA DE APONTAMENTO AUTOMATIZADO PARA ANTENA SATELITAL TRANSPORTÁVEL. A presente invenção pertence ao setor tecnológico de telecomunicações e se refere mais especificamente a um conjunto de componentes eletromecânicos destinado ao apontamento automatizado de uma antena satelital transportável com refletor parabólico (1) a partir do acionamento controlado de três movimentos angulares, sendo elevação (2), azimute (3) e polarização (4), dotado de base fixa (5) com conjunto mecânico giratório azimutal (6) sob conjunto de motores e sistema de elevação (7), conectado a braços (8) para fixação da estrutura do refletor parabólico (9) e braços (10) para fixação do conjunto de polarização (11) com suporte para o amplificador de potência (12), alimentador (13) e diplexador (14). O conjunto mecânico azimutal gira apoiado sobre trilhos (15) por meio de polias (16) e correia (17) dentadas. Sendo a transmissão de movimento para o eixo de azimute de forma circular (3) realizado por redutor de velocidade de coroa e rosca sem fim (18). O conjunto mecânico de elevação (7) contém um redutor de velocidade por coroa e rosca sem fim (19) acoplado a um redutor planetário (23) e distribuído aos braços de suporte da parábola e do conjunto de polarização através de polias (24) e correia (25) dentadas. O mecanismo de polarização (11) montado sobre os braços do alimentador (10) gira sob o eixo do foco parabólico através de motor elétrico (26) com engrenagens redutoras de velocidade (20) e engrenagens dentadas (21). Todo o processo é regido por um conjunto de equipamentos eletrônicos que captam a informação de geolocalização da antena (28) e realizam os cálculos para o apontamento (31), gerenciam o acionamento dos motores e analisam sensores de movimento e posicionamento (30) e (22) a fim de apontar perfeitamente a antena terrestre ao satélite.
