CONECTOR DE CABO ELÉTRICO PARA ALIMENTAÇÃO DE APARELHOS ELETROELETRÔNICOS E MÉTODO DE MONTAGEM DE BORNE HÍBRIDO, PARA SISTEMA DE ENERGIZAÇÃO

Classificação IPC

Resumo técnico

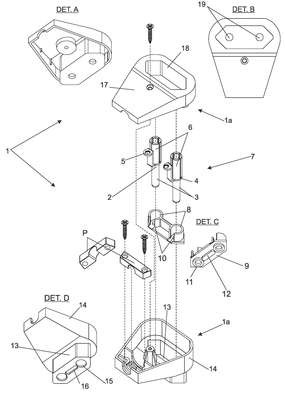

CONECTOR DE CABO ELÉTRICO PARA ALIMENTAÇÃO DE APARELHOS ELETROELETRÔNICOS E MÉTODO DEMONTAGEM DE BORNE HÍBRIDO, PARA SISTEMA DE ENERGIZAÇÃO. Para energizar, a partir de uma única tomada de energia (E) de um ambiente, dois ou mais aparelhos eletroeletrônicos. Para tanto, o conector (1) tanto na versão de plugue-macho desmontável (1a) quanto na versão de plugue-macho blindado (1b), recebe um borne híbrido (7) composto pelos pinos (3) (macho) integrados eletricamente com pinças (6) (fêmea) dotadas de contatos (5) para ligação com o cabo elétrico (C) de alimentação dos aparelhos. Segundo o arranjo, os pinos (3) que formam o plugue-macho são expostos inferiormente e as pinças (6) que formam o plugue-fêmea ficam expostas superiormente. Através desse arranjo, estando o conector (1) de um aparelho ligado pelo plugue-macho à uma única tomada de energia (E), pelas pinças (6) de seu plugue-fêmea recebe a conexão dos pinos (3) de um conector (1) subsequente, ou seja, de outro aparelho que, por sua vez, expõe as pinças (6) de seu plugue-fêmea para conexão de novos pinos (3) do plugue-macho de outro conector (1) e assim sucessivamente, por sistema híbrido, ligando os aparelhos vários aparelhos a partir de uma única tomada de energia (E).
