DISPOSITIVO POSICIONADOR PARA SUPORTES OPTOMECÂNICOS

Classificação IPC

Resumo técnico

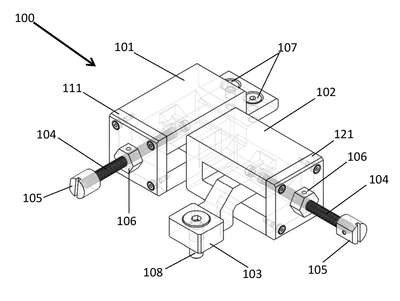

DISPOSITIVO POSICIONADOR PARA SUPORTES OPTOMECÂNICOS. A presente invenção situa-se na indústria mecânica, sendo relacionada a sistemas de posicionamento, ajuste e fixação de componentes preferencialmente óticos. O dispositivo posicionador para suportes optomecânicos(100) compreende uma peça X(101), ao longo da qual possui um sulco usinado em uma direção de movimento, e que deve ser fixada ao componente(400), o qual deseja-se posicionar e fixar à mesa ou bancada(300). Através do sulco da peça X(101) corre uma das extremidades da peça Y(102), usinada de forma a executar um ajuste deslizante no sulco da peça X(101), sem folgas. Tal como a peça X(101), a peça Y(102) também possui um sulco dentro do qual se encaixa o bloco fixador(103). As peças X(101) e Y(102) são ajustadas de forma que as direções dos movimentos dentro de seus sulcos sejam perpendiculares entre si. Através do sulco da peça Y(102) corre uma das extremidades do bloco posicionador(103), usinada de forma a executar um ajuste deslizante no sulco da peça Y(102), sem folgas. Uma das extremidades do bloco posicionador(103) se desloca dentro da peça Y(102) através de ajuste deslizante. A outra extremidade do bloco posicionador(103) deve ser fixada à mesa ou bancada(300) de forma rígida. Os deslocamentos da peça Y(102) em relação à peça X(101) e do bloco posicionador(103) em relação à peça Y(102) são executados pelos atuadores(104).
