AUMENTO DA ESTABILIDADE TÉRMICA DA MATRIZ (0,80) BAMOO 4 - (0,20) CATIO 3 PARA OPERAÇÃO EM COMPONENTES NA REGIÃO DE MICRO-ONDAS

Classificação IPC

Resumo técnico

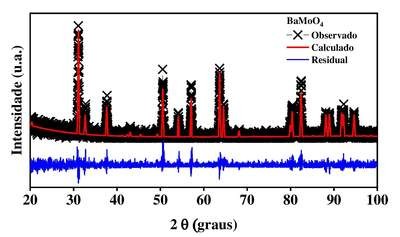

AUMENTO DA ESTABILIDADE TÉRMICA DA MATRIZ (0,80) BAMOO4 - (0,20) CATIO3 PARA OPERAÇÃO EM COMPONENTES NA REGIÃO DE MICRO-ONDAS.Aumento da Estabilidade térmica da Matriz (0,80) BaMoO4 (0,20) CaTiO3para operação em componentes na região de micro-ondasNesta invenção, compósitos cerâmicos obtidos pela mistura de BaMoO4 comadições de CaTiO3 nas proporções de 10; 20; 40; 60 e 80 % em mol foramfabricados pelo método de reação do estado sólido com calcinação a 600 °C esinterização a 900 °C ambos por 4 horas. As propriedades dielétricas dasamostras foram investigadas pela técnica de Hakki-Coleman e a estabilidadetérmica foi analisada pelo método Silva-Fernandes-Sombra (SFS), ambas naregião de micro-ondas. Foi observado que o compósito com adição de 20% deCaTiO3 apresentou valor de tf igual a +3,48 ppm/°C. Além disso, esse compósitoapresentou permissividade relativa de 7,58 e perda dielétrica de 6,93x10-4 comfrequência de operação em 9,72 GHz. O que demonstra que este compósitoapresenta propriedades dielétricas e estabilidade térmica adequadas para serutilizado em componentes que operem na região de micro-ondas.
