DISPOSIÇÃO CONSTRUTIVA APLICADA A CAIXA TERMINAL ÓPTICA

Classificação IPC

Resumo técnico

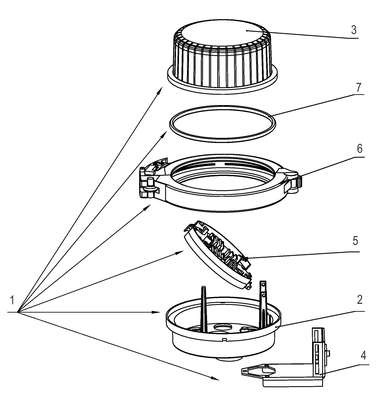

DISPOSIÇÃO CONSTRUTIVA APLICADA A CAIXA TERMINAL ÓPTICA. Sendo conjunto terminal óptico(1) constituído por base(2), cúpula(3), sistema de fixação em poste-cordoalha(4), bandejas de fusões(5), conjunto abraçadeira plástica(6) e anel de vedação(7), sendo que a base(2) possui encaixe para o conjunto borracha anel de vedação(7) e cúpula(3), e quando travado com a abraçadeira(6) forma-se um conjunto hermético; de modo que na base(2) estão dispostos dez orifícios para acomodação dos adaptadores do tipo plug-and-play, sendo dois na região central para serem utilizados para entrada e derivação do sinal óptico, possibilitando pela diferença de nível o acesso manual a região quando a caixa terminal óptico(1) estiver montada na capacidade máxima, existindo na cúpula, um canal com ranhuras para acomodação do anel de vedação(7) e prevenção de desprendimento acidental do conjunto; sendo que o sistema de fixação em poste-cordoalha(4) está localizado na região inferior da base(2) por meio de três parafusos plásticos, o qual permite a ancoragem tanto em poste através de braçadeira BAP, cinta em inox ou em cordoalha; de modo que o sistema de fixação em poste-cordoalha(4) possui o suporte metálico(4.1), o parafuso(4.3) para prender a trava com a cordoalha, sendo que o conjunto de bandeja de fusão(5) é encaixada na base(2) permitindo a articulação sem danificar as fibras; de modo que a bandeja de fusões(5) possui torres(5.1) para a fixação das borrachas canaletas(5.2) nas quais são encaixadas as fusões das fibras ópticas, e também a acomodação para splitters ópticos(5.3); sendo que na parte inferior da bandeja de fusões(5) estão dispostos aletas para acomodação e organização das fibras(5.4), e na região central é inserido um parafuso para realizar a fixação do conjunto terminal óptico(1).
